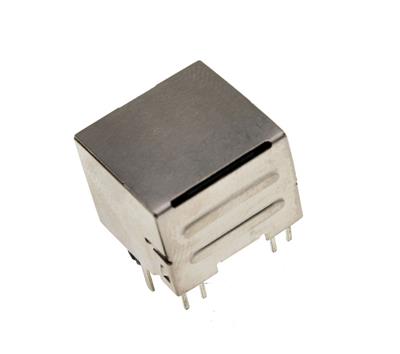

سوکت شبکه مادگی روبردی RJ45 فلزی چراغ دار

91-RJ01-012

یک سوکت مودولار اترنت است که معمولاً برای اتصال شبکه LAN در تجهیزات شبکه استفاده می‌شود. این کانکتور جزء دسته RJ45 بوده و برای اتصال کابل‌های زوج به هم تابیده (Twisted Pair) طراحی شده است.

🧩 مشخصات کلی:

• نوع: سوکت مودولار RJ45

• رده (Category): Cat5e/Cat6

• تعداد پین: 8 پین (8P8C)

• مونتاژ: Through-Hole (DIP)

• شیلد: دارای محافظ فلزی (Shielded)

• ترانسفورماتور: مجتمع (با ترانسفورماتور و choke)

⚙️ مشخصات فنی کلیدی:

• ولتاژ کاری: 50V AC/DC

• جریان مجاز: 1.5A (بر پین)

• مقاومت عایقی: ≥100MΩ

• ولتاژ شکست عایقی: 1000V RMS

• مقاومت تماسی: ≤30mΩ

• دمای کاری: -40°C تا +85°C

• مقاومت در برابر ESD: ±8kV (مطابق با IEC 61000-4-2)

💡 کاربردهای اصلی:

• مودم‌های ADSL/VDSL

• روترهای شبکه

• سوییچ‌های اترنت

• کارت‌های شبکه کامپیوتری

• تجهیزات صنعتی (Industrial Ethernet)

• سیستم‌های تلویزیون تحت شبکه (IPTV)

✅ مزایا:

• عملکرد مطمئن در فرکانس‌های بالا

• نویز کم به دلیل طراحی شیلد شده

• سازگاری کامل با استانداردهای Ethernet

• عمر طولانی (بیش از 1000 بار اتصال/قطع)

🎯 جمع‌بندی نهایی:

91-RJ01-012 یک کانکتور اترنت با کیفیت و قابل اطمینان برای کاربردهای شبکه‌ای است. طراحی شیلد شده و ترانسفورماتور مجتمع، آن را برای کاربردهای صنعتی و تجاری مناسب ساخته است. برای دستیابی به بهترین عملکرد، رعایت اصول طراحی PCB و مونتاژ صحیح ضروری است
