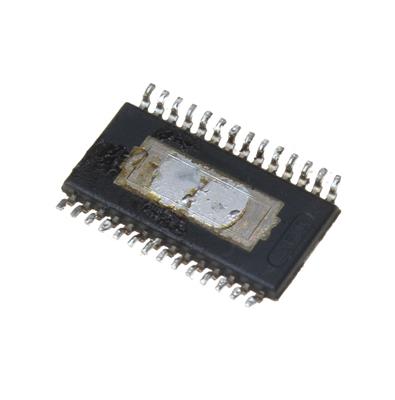

TPS54610PWP

 TPS54610PWP

یک رگولاتور سوئیچینگ کاهنده (Buck) مجتمع با یکپارچه‌سازی کامل و جریان خروجی بسیار بالا برای کاربردهای ولتاژ پایین. این قطعه یک راه‌حل حرفه‌ای از TI است که یک منبع تغذیه سوئیچینگ کامل 6 آمپری را با ویژگی‌های کنترلی پیشرفته ارائه می‌دهد. آی سی TPS54610PWP برای سیستم‌های دیجیتال و پردازشی مدرن با نیاز به جریان بالا در ولتاژهای پایین بهینه شده است.

🧩 مشخصات کلی:

• نوع: رگولاتور سوئیچینگ کاهنده قابل تنظیم (Adjustable Buck Switching Regulator)

• توپولوژی: باک سنکرون (Synchronous Buck) - یکپارچه‌سازی کامل (Fully Integrated)

• ولتاژ خروجی: قابل تنظیم از 0.9V تا 3.3V (از طریق تقسیم مقاومتی خارجی)

• جریان خروجی نامی: 6 A پیوسته

• ولتاژ ورودی محدود: 3V تا 6V DC

• نوع بسته‌بندی: HTSSOP-28 - پکیج SMD با پایه‌های زیاد و صفحه حرارتی بزرگ

• برند/سازنده: Texas Instruments (TI)

⚙️ مشخصات فنی کلیدی:

• محدوده ولتاژ ورودی: 3V تا 6V

• محدوده ولتاژ خروجی: 0.9V تا 3.3V (تمرکز بر ولتاژهای هسته پردازنده‌ها و منطق)

• جریان خروجی پیوسته: تا 6A

• یکپارچه‌سازی کامل: هر دو سوئیچ قدرت (High-side و Low-side MOSFETs) داخل آی سی هستند. نیاز به دیود شاتکی خارجی ندارد.

• کنترل پیشرفته: مبتنی بر مدولاسیون عرض پالس ولتاژ (Voltage Mode PWM) با قابلیت همگام‌سازی فرکانس (Frequency Synchronization) و کنترل Enable/Soft-Start.

• محافظ‌های داخلی جامع: محافظ حرارتی (Thermal Shutdown)، محافظ جریان (Current Limit)، محافظ ولتاژ ورودی پایین (UVLO) و محافظ ولتاژ خروجی بیش از حد (OVP).

• محدوده دمای کاری: -40°C تا +85°C

• پکیج / سایز: HTSSOP-28 (پکیج SMD با 28 پایه و یک صفحه حرارتی (Thermal Pad) بزرگ زیرین برای اتلاف گرمای مؤثر)

💡 کاربردهای اصلی:

• تأمین ولتاژ هسته (Vcore) پردازنده‌ها، FPGA ها، ASIC ها و GPU های کم‌ولتاژ و پرجریان در سرورها، ایستگاه‌های کاری و تجهیزات شبکه.

• منابع تغذیه برای حافظه‌های DDR2/DDR3 و بارهای دیجیتال پرتوان.

• سیستم‌های پردازشی تعبیه‌شده پیشرفته با نیاز به رگولاتور دقیق و پرقدرت.

• کاهش ولتاژ 5V به سطوح 3.3V، 2.5V، 1.8V، 1.2V و ... با جریان بسیار بالا.

• شارژرهای باتری سریع برای باتری‌های با پیکربندی خاص.

✅ مزایا:

• جریان خروجی بسیار بالا (6A) با یکپارچه‌سازی کامل: یک راه‌حل کاملاً مجتمع و بدون دردسر برای نیازهای توان بالا.

• دقت و پایداری بالا: کنترل Voltage Mode PWM پایداری و ردپای نویز عالی ارائه می‌دهد.

• انعطاف‌پذیری فرکانس و قابلیت همگام‌سازی: امکان بهینه‌سازی کارایی یا کاهش تداخل EMI.

• مدیریت حرارتی عالی با پکیج HTSSOP: صفحه حرارتی بزرگ زیرین امکان انتقال مؤثر گرما به PCB را فراهم می‌کند.

• ویژگی‌های کنترلی پیشرفته: Soft-Start، Enable و حفاظت‌های جامع.

• بهینه‌شده برای تبدیل 5V به ولتاژهای پایین: راندمان ایده‌آل در این محدوده.

🎯 جمع‌بندی:
آی سی رگولاتور سوئیچینگ TPS54610PWP در پکیج HTSSOP-28، یک راه‌حل صنعتی و نخبه‌گرا برای تأمین توان هسته سیستم‌های پردازشی پرقدرت است. این قطعه حداکثر توان خروجی (6A) در محدوده ولتاژ پایین را با یکپارچه‌سازی کامل و کنترل پیشرفته ترکیب می‌کند. انتخاب آن منحصراً برای طراحان حرفه‌ای و کاربردهای پیشرفته مانند سرورها، ایستگاه‌های کاری، تجهیزات شبکه و پردازشی که نیاز به یک منبع ولتاژ پایین، دقیق و فوق‌پرقدرت از باس 5V دارند، انتخابی ایده‌آل و تقریباً بی‌بدیل است. موفقیت در استفاده از آن کاملاً وابسته به طراحی مدیریت حرارتی و قدرت PCB در سطح بسیار بالا است.
