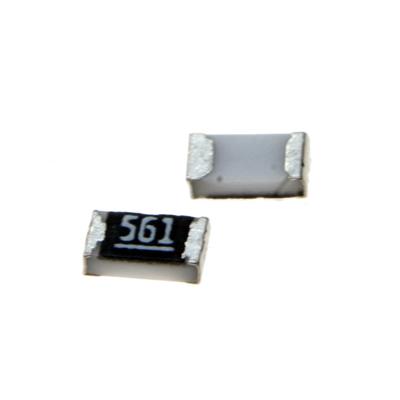

RESISTOR 560Ω 1% 0603
یک مقاومت ثابت فیلم ضخیم با دقت بالا (Precision Thick Film Fixed Resistor) از نوع عمومی و بدون برند (Non-Brand) است که در پکیج کوچک و پرکاربرد 0603 ارائه می‌شود. این قطعه برای کاربردهای مدرن و فشرده‌ای که نیاز به دقت خوب، اندازه کوچک و قابلیت اطمینان در مدارهای با چگالی بالا دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت فیلم ضخیم با دقت بالا (Precision Thick Film Fixed Resistor)

• مقدار مقاومت: 560 اهم (Ω)

• تلرانس (دقت): ±1%

• توان نامی: 100mW (0.1W)

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 560Ω

• حداکثر توان نامی (Pd): 100mW

• تلرانس: ±1%

• حداکثر ولتاژ کاری DC: 75V

• ضریب دمایی (TCR): ±100 ppm/°C

• دامنه دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مدارهای تقسیم ولتاژ دقیق برای سنسورها، ADCها (مبدل آنالوگ به دیجیتال) و مدارهای مرجع

• مقاومت‌های Pull-up/Pull-down دقیق در رابط‌های I²C، SPI و سایر باس‌های ارتباطی دیجیتال

• مقاومت‌های فیدبک (Feedback) در تقویت کننده‌های عملیاتی، رگولاتورها و مدارهای آنالوگ حساس

• فیلترها و مدارهای زمان‌بندی (RC) با نیاز به دقت بهتر و پایداری

• تطبیق امپدانس در خطوط انتقال سیگنال با فرکانس متوسط

• الکترونیک مصرفی پیشرفته مانند تلفن‌های همراه، تبلت‌ها، لپ‌تاپ‌ها و دوربین‌های دیجیتال

• ماژول‌های ارتباطی و پردازشی با چگالی قطعات بالا

✅ مزایا:

• اندازه بسیار کوچک (0603): صرفه‌جویی فوق‌العاده در فضای برد، ایده‌آل برای طراحی‌های مینیاتوری و فشرده.

• دقت بالا (1%): عملکرد قابل پیش‌بینی و تکرارپذیر، مناسب برای مدارهای حساس و دقیق.

• ضریب دمایی متعادل (±100 ppm/°C): پایداری دمایی خوب برای یک مقاومت فیلم ضخیم در این سایز.

• دامنه دمای عملیاتی گسترده: امکان استفاده در کاربردهای صنعتی با شرایط محیطی سخت.

• ولتاژ کاری 75V: برای اکثر کاربردهای سیگنال و منطق کم‌ولتاژ و برخی مدارهای آنالوگ ولتاژ متوسط کافی است.

🎯 جمع‌بندی:
این مقاومت 560 اهمی با تلرانس 1% در پکیج 0603، نمونه‌ای ایده‌آل از میکرومینیاتوری‌سازی و دقت در دنیای الکترونیک مدرن است. این قطعه برای طراحی‌های پیشرفته و فشرده که در آنها هر میلی‌متر مربع از برد باارزش است و مدارها به دقت بهتر از 5% نیاز دارند (مانند مدارهای واسط حسگر، سیستم‌های ارتباطی و پردازش سیگنال دقیق)، انتخابی ضروری محسوب می‌شود. با این حال، محدودیت ذاتی توان آن، دامنه کاربردش را به مدارهای سیگنال و کنترل کم‌توان محدود می‌کند.
