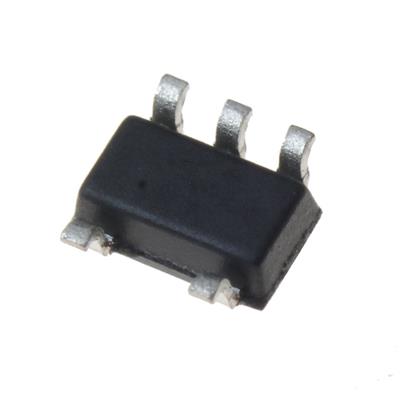

HT9291

نام کارخانه‌ای:
HT9291
مارکینگ:
9291
پکیج:
SOT-23-5 (SC-74A)
بسته‌بندی:
Tape & Reel - 3,000 عدد
دیتاشیت:
روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه

مشخصات HT9291

HT9291 از خانواده آی سی تقویت کننده معمولی می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Holtek Semiconductor
  • پکیج SOT-23-5 (SC-74A)
  • نوع نصب روی برد SMD/SMT
  • حداکثر ولتاژ تغذیه 5.5 ولت
  • حداقل ولتاژ تغذیه 1.4 ولت
  • نوع ورودی Rail-to-Rail
  • ولتاژ ورودی افست 5 میلی ولت
  • حداقل دمای عملیاتی -40 درجه سانتیگراد
  • حداکثر دمای عملیاتی +85 درجه سانتیگراد
  • فرکانس 11 کیلو هرتز
  • جریان تامین 1.2 میکرو آمپر
  • سرعت 5 ولت بر میکروثانیه
  • جریان ورودی 50 پیکو آمپر
  • تعداد کانال 1 کانال
  • نوع تغذیه Single ساپورت
  • جریان خروجی 20 میلی آمپر

HT9291

HT9291 یک تقویت‌کننده عملیاتی تک‌کاناله فوق‌کم‌مصرف (Ultra-Low Power Op-Amp) از شرکت Holtek Semiconductor است که برای تقویت سیگنال‌های آنالوگ کم‌فرکانس در سیستم‌های باتری‌خور و ولتاژ پایین طراحی شده است. این آی‌سی با مصرف جریان در حد میکروآمپر، ورودی Rail-to-Rail و قابلیت کار با ولتاژ بسیار پایین، انتخابی ایده‌آل برای تجهیزات پرتابل و IoT محسوب می‌شود.

🧩 مشخصات کلی:

  • نوع: تقویت‌کننده عملیاتی تک‌کاناله (Single Operational Amplifier)

  • تعداد کانال: ۱ کانال

  • نوع تغذیه: تک‌سوپلای (Single Supply)

  • کاربری اصلی: تقویت سیگنال‌های DC و بسیار کم‌فرکانس

  • نوع ورودی: Rail-to-Rail

  • مصرف توان فوق‌العاده پایین: مناسب کاربردهای باتری‌محور

  • نوع نصب: SMD / SMT

  • نوع پکیج: SOT-23-5 (SC-74A)

  • برند / سازنده: Holtek Semiconductor

⚙️ مشخصات فنی کلیدی:

  • تعداد کانال: ۱ (Single)

  • Gain-Bandwidth Product (GBW): 11 kHz

  • Slew Rate: 5 V/µs

  • جریان مصرف (Supply Current): فقط 1.2 µA (بسیار کم‌مصرف)

  • جریان خروجی: تا 20 mA

  • جریان بایاس ورودی: 50 pA

  • ولتاژ افست ورودی (Vos): 5 mV

  • حداقل ولتاژ تغذیه: 1.4 V

  • حداکثر ولتاژ تغذیه: 5.5 V

  • محدوده دمای عملیاتی: -40°C تا +85°C

  • پکیج: SOT-23-5

💡 کاربردهای اصلی و تخصصی:

  • سیستم‌های فوق‌کم‌مصرف: گجت‌های باتری‌خور، IoT، پوشیدنی‌ها

  • تقویت سیگنال سنسورهای کم‌فرکانس: دما، رطوبت، فشار، نور

  • مدارهای با ولتاژ بسیار پایین: سیستم‌های 1.8V، 3V و باتری سکه‌ای

  • بافر ولتاژ (Voltage Follower): برای مدارهای با امپدانس بالا

  • مدارهای اندازه‌گیری ساده: که مصرف توان مهم‌تر از دقت بسیار بالا است

  • الکترونیک مصرفی و تجهیزات قابل‌حمل

✅ مزایا:

  • مصرف جریان فوق‌العاده کم: فقط 1.2µA

  • قابلیت کار با ولتاژ بسیار پایین: شروع از 1.4V

  • ورودی Rail-to-Rail: عملکرد مناسب نزدیک به زمین و VCC

  • جریان بایاس ورودی بسیار کم: مناسب سنسورهای امپدانس بالا

  • پکیج بسیار کوچک: ایده‌آل برای طراحی‌های فشرده

  • جریان خروجی مناسب: تا 20mA برای بارهای سبک

🎯 جمع‌بندی:

HT9291 یک Op-Amp تک‌کاناله فوق‌کم‌مصرف و ولتاژ پایین است که برای کاربردهایی طراحی شده که حداقل مصرف توان و امکان کار با باتری‌های کوچک اولویت اصلی است. این قطعه گزینه‌ای بسیار مناسب برای سنسورهای کم‌فرکانس، تجهیزات پرتابل و سیستم‌های IoT محسوب می‌شود.

در مقابل، برای کاربردهای پرسرعت، صوت یا اندازه‌گیری‌های بسیار دقیق DC انتخاب مناسبی نیست و باید از Op-Ampهای با GBW و دقت بالاتر استفاده شود.



Features انتخاب ویژگی
Number of Channels 1 Channel ≤ = ≥
Output Current 20 mA ≤ = ≥
Gain Bandwidth Product (fT) 11 kHz ≤ = ≥
Supply Type Single Supply
Slew Rate 5 V/µs ≤ = ≥
Input Bias Current 50 pA ≤ = ≥
Input Offset Voltage 5 mV ≤ = ≥
Input Type Rail-to-Rail
Mounting Style SMD/SMT
Supply Current 1.2 µA ≤ = ≥
Supply Voltage (Min) 1.4 V ≤ = ≥
Supply Voltage (Max) 5.5 V ≤ = ≥
Minimum Operating Temperature -40 °C ≤ = ≥
Maximum Operating Temperature +85 °C ≤ = ≥
Brand Holtek Semiconductor
Package SOT-23-5 (SC-74A)
