HT1635A

HT1635A

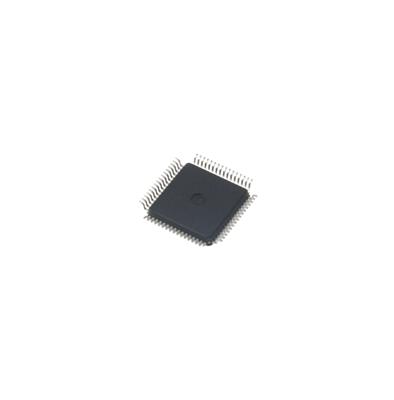

یک کنترلر/درایور LED حافظه‌نگاشت (memory mapping LED display controller/driver) از شرکت Holtek Semiconductor است که برای راندن نمایشگرهای LED با ظرفیت بالا (تا ۳۵۲ پترن معادل ۴۴ ردیف × ۸ ستون) طراحی شده است. این قطعه در پکیج سطح‌نشین LQFP-64 عرضه می‌شود و قابلیت تنظیم روشنایی در ۱۶ سطح PWM، رابط سریال انتخابی (I²C یا ۴-سیم)، نوسانگر RC داخلی ۲۵۶ کیلوهرتز و قابلیت آبشاری (cascade) برای توسعه نمایشگرهای بزرگتر را داراست. ولتاژ کاری ۲.۴ تا ۵.۵ ولت و دمای صنعتی ۴۰- تا ۸۵+ درجه، آن را برای کاربردهای صنعتی و مصرفی مناسب ساخته است.

🧩 مشخصات کلی:

• نوع: کنترلر/درایور LED ماتریسی (حافظه‌نگاشت)

• حداکثر قابلیت نمایش: ۴۴ ردیف (ROW) × ۸ ستون (COM) – معادل ۳۵۲ LED مجزا

• حافظه نمایش: ۸۸ × ۴ بیت RAM استاتیک

• ولتاژ تغذیه (VDD): ۲.۴ تا ۵.۵ ولت

• جریان مصرفی (IDD): ۰.۳ میلی‌آمپر (تایپیکال) – حداکثر ۰.۶ میلی‌آمپر (۶۰۰ µA)

• فرکانس نوسانگر داخلی: ۲۵۶ کیلوهرتز (تایپیکال)

• فرکانس رابط سریال (I²C): تا ۴۰۰ کیلوهرتز (در VDD ≥ ۳ ولت)

• دمای کاری: ۴۰- تا ۸۵+ درجه سانتی‌گراد

• دمای ذخیره‌سازی: ۵۰- تا ۱۲۵+ درجه سانتی‌گراد

• توان تلفاتی (PD): ۲.۵ وات (در ۲۵°C)، ۱.۰ وات (در ۸۵°C)

• نوع بسته‌بندی: LQFP-64

• برند: Holtek Semiconductor

💡 کاربردهای اصلی:

• نمایشگرهای صنعتی (Industrial control displays)

• ساعت‌های دیجیتال، دماسنج‌ها، شمارنده‌ها، کنتورهای الکترونیک

• صفحه‌نمایش ابزار دقیق (Instrumentation readouts)

• نمایشگرهای LED با ماتریس بزرگ (مانند تابلوهای روان ساده)

• سایر محصولات مصرفی با نیاز به درایو LED با تعداد بالا

✅ مزایا:

• ظرفیت نمایش بسیار بالا (۴۴ ردیف × ۸ ستون – تا ۳۵۲ LED) در یک تراشه

• انعطاف‌پذیری رابط ارتباطی: انتخاب بین I²C (تا ۴۰۰kHz) یا ۴-سیم سریال (تا ۱MHz)

• تنظیم روشنایی PWM در ۱۶ سطح – کنترل نرم نوری از ۱/۱۶ تا ۱۶/۱۶ duty cycle

• حافظه RAM ۸۸×۴ بیتی – نگاشت مستقیم داده به LEDها با افزایش خودکار آدرس

• قابلیت آبشاری (Cascade) – اتصال چند آیسی برای نمایشگرهای بزرگتر (با تنظیم حالت مستر/اسلیو)

• قابلیت انتخاب نوع خروجی COM (N-MOS open-drain یا P-MOS open-drain) – سازگاری با LEDهای کاتد مشترک یا آند مشترک

• جریان بالا در خروجی COM (تا ۴۰۰mA سینک) – امکان راه‌اندازی مستقیم LEDهای پرقدرت یا استفاده از ترانزیستور بافر

• محدوده ولتاژ گسترده (۲.۴ تا ۵.۵ ولت) – مناسب برای سیستم‌های ۳.۳ ولت و ۵ ولت

• مصرف جریان پایین (۰.۳mA) – ایده‌آل برای کاربردهای باتری‌خور

🎯 جمع‌بندی:
HT1635A یک درایور LED ماتریسی قدرتمند از Holtek Semiconductor است که در پکیج LQFP-64 عرضه می‌شود. با ظرفیت نمایش ۴۴×۸ (۳۵۲ LED)، حافظه RAM داخلی ۸۸×۴ بیت، تنظیم روشنایی PWM در ۱۶ سطح، رابط‌های سریال انعطاف‌پذیر (I²C تا ۴۰۰kHz و ۴-سیم تا ۱MHz) و قابلیت آبشاری، این قطعه راه حلی ایده‌آل برای نمایشگرهای دیجیتال صنعتی، کنتورها، ساعت‌ها و تابلوهای LED با تعداد زیاد سگمنت است. جریان خروجی بالا در پایه‌های COM (تا ۴۰۰mA) امکان درایو مستقیم LED‌های پرقدرت را فراهم می‌کند. مصرف جریان پایین (۰.۳mA) و ولتاژ کاری گسترده (۲.۴-۵.۵ ولت) آن را برای سیستم‌های قابل حمل و باتری‌خور نیز مناسب ساخته است. HT1635A انتخابی عالی برای طراحانی است که به دنبال یک کنترلر LED با قابلیت‌های پیشرفته، تعداد پایه‌های I/O میکروکنترلر کم و انعطاف‌پذیری بالا هستند.
