2N3055

2N3055

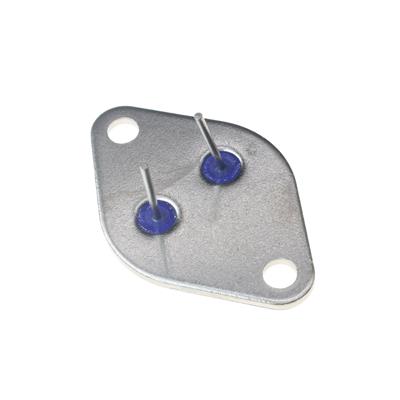

یک ترانزیستور دو قطبی (BJT) از نوع NPN است که توسط STMicroelectronics تولید شده است. این قطعه در پکیج فلزی قدرتمند TO-3 ارائه می‌گردد و به‌عنوان یکی از معروف‌ترین و پرکاربردترین ترانزیستورهای توان (Power) در تاریخ الکترونیک شناخته می‌شود. طراحی آن برای کاربردهای خطی (Linear) و سوییچینگ کم‌سرعت با جریان بسیار بالا بهینه شده است.

🧩 مشخصات کلی:

• نوع: ترانزیستور دو قطبی (BJT)

• قطبیت: NPN

• ولتاژ کلکتور-امیتر (Vceo): 60V

• جریان کلکتور پیوسته (Ic): 15A

• اتلاف توان (Pd): 115W

• نوع بسته‌بندی: TO-3 (Through-Hole، پکیج فلزی سنگین و معروف)

• تعداد کانال: 1

⚙️ مشخصات فنی کلیدی:

• حداکثر ولتاژ کلکتور-امیتر (Vceo): 60V

• حداکثر جریان کلکتور (Ic): 15A

• حداکثر توان قابل تحمل (Pd): 115W

• فرکانس قطع (fT): 3MHz

• دامنه دمای عملیاتی پیوند: -65°C تا +200°C

💡 کاربردهای اصلی:

• ترانزیستور سری (Pass Transistor) در رگولاتورهای خطی (Linear Regulators) و استابلایزرهای ولتاژ با جریان خروجی بسیار بالا.

• مرحله خروجی نهایی (Final Output Stage) در تقویت‌کننده‌های صوتی پرقدرت (High-Power Audio Amplifiers) کلاس AB و B قدیمی.

• کنترل‌کننده‌های شارژ باتری سنگین و سیستم‌های برق اضطراری (UPS).

• سوییچینگ کم‌سرعت در کنترل‌کننده‌های موتور DC، منابع تغذیه خطی و سیستم‌های صنعتی.

• منابع تغذیه آزمایشگاهی و صنعتی با رگولاسیون خطی.

✅ مزایا:

• استحکام، قابلیت اطمینان و سادگی بی‌نظیر: طراحی مستحکم فلزی آن برای دهه‌ها به عنوان استاندارد قابلیت اطمینان در الکترونیک قدرت شناخته می‌شد.

• جریان و توان تحمل بسیار بالا: در دوران اوج خود، گزینه‌ای برتر برای مدیریت جریان‌های سنگین بود.

• فراوانی و استاندارد بودن: توسط تعداد بی‌شماری از سازندگان تولید شده و به یک قطعه کاملاً استاندارد تبدیل شد.

🎯 جمع‌بندی:
2N3055 بیش از یک قطعه الکترونیکی، یک نماد و یک میراث صنعتی است. این ترانزیستور ستون فقرات الکترونیک قدرت خطی در نیمه دوم قرن بیستم بود. اگرچه امروزه از نظر فنی توسط قطعات مدرن‌تر با راندمان بالاتر منسوخ محسوب می‌شود، اما به دلیل قابلیت اطمینان فوق‌العاده، سادگی و موجودی گسترده، هنوز در تعمیرات دستگاه‌های قدیمی، پروژه‌های آموزشی و برخی طراحی‌های خاص خطی مورد استفاده قرار می‌گیرد. یادگیری کار با 2N3055، یادگیری اصول اولیه مدیریت حرارتی و طراحی با ترانزیستورهای قدرت BJT است. برای هر پروژه جدید، ارزیابی جایگزین‌های مدرن‌تر مانند MOSFET‌ها اکیداً توصیه می‌شود.
