LL4148

LL4148

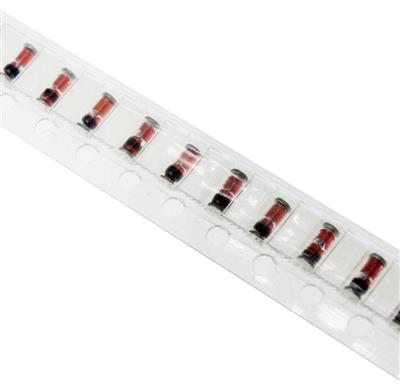

یک دیود سوئیچینگ پرسرعت (High-Speed Switching Diode) از شرکت Semtech Electronics است که نسخه SMD دیود معروف 1N4148 محسوب می‌شود. این دیود برای سوئیچینگ سریع، مدارهای دیجیتال، آشکارسازی سیگنال، کلمپینگ (Clamping)، محدودکننده ولتاژ و حفاظت از ورودی‌ها طراحی شده و به دلیل سرعت بالا و ابعاد کوچک، در تجهیزات الکترونیکی مدرن کاربرد فراوانی دارد.

💡 کاربردهای اصلی

• مدارهای سوئیچینگ سریع

• مدارهای دیجیتال

• مدارهای منطقی

• تجهیزات مخابراتی

• مدارهای RF

• FPGA

• DSP

• مدارهای تایمینگ

• آشکارساز سیگنال

• مدارهای کلمپ

• حفاظت از ورودی‌ها

• تجهیزات اندازه‌گیری

✅ مزایا

• سرعت سوئیچینگ بالا

• زمان بازیابی 8 ns

• تحمل ولتاژ معکوس 100 ولت

• جریان مستقیم 300 mA

• ابعاد کوچک (MiniMELF)

• قابلیت اطمینان بالا

• مناسب مونتاژ SMD

🎯 جمع‌بندی

LL4148 یک دیود سوئیچینگ پرسرعت SMD از شرکت Semtech Electronics است که از نظر عملکرد، معادل 1N4148 در پکیج MiniMELF (SOD-80) محسوب می‌شود. این دیود با جریان مستقیم 300 میلی‌آمپر، ولتاژ معکوس 100 ولت، زمان بازیابی 8 نانوثانیه، افت ولتاژ مستقیم 1 ولت و محدوده دمای کاری 65- تا 175+ درجه سانتی‌گراد، انتخابی مناسب برای مدارهای دیجیتال، مخابراتی و سوئیچینگ سریع است.

از مهم‌ترین ویژگی‌های LL4148 می‌توان به سرعت سوئیچینگ بالا، ابعاد کوچک، قابلیت اطمینان زیاد، مقاومت حرارتی مناسب و کاربرد گسترده در مدارهای منطقی، FPGA، DSP، حفاظت از ورودی‌ها، آشکارسازی سیگنال و تجهیزات فرکانس بالا اشاره کرد. این قطعه یکی از پرکاربردترین دیودهای SMD برای طراحی مدارهای الکترونیکی مدرن است.
