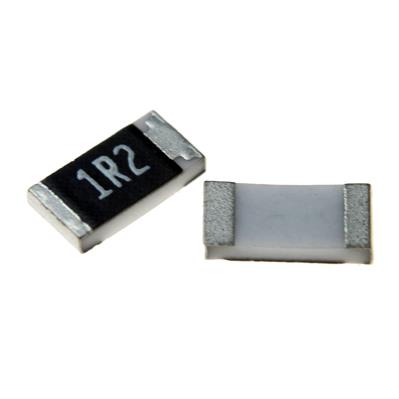

RESISTOR 1.2OHMS 1206 5% SMD

یک مقاومت ثابت (فیلم ضخیم) با مقدار بسیار پایین (1.2 اهم) است که توسط یک سازنده عمومی (Non-Brand) تولید شده است. این قطعه در پکیج سطح‌نشین استاندارد 1206 ارائه می‌شود و برای کاربردهای عمومی غیرحساس که به یک مقاومت کم‌مقدار با توان متوسط و ولتاژ بالا نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• مقاومت اسمی: 1.2 Ω (اهم)

• تلرانس (دقت): ±5%

• توان نامی: 250 mW (میلی‌وات)

• ولتاژ کاری DC حداکثر: 200 V

• کاربرد: عمومی (General Application)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 1.2 Ω

• تلرانس: ±5%

• توان نامی در دمای 70°C: 250 mW

• حداکثر ولتاژ مجاز DC: 200 V

• ضریب دمایی (TCR): ±400 ppm/°C

• دامنه دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• شنت جریان (Current Shunt) با دقت پایین: برای تشخیص وجود جریان، محافظت در برابر اتصال کوتاه یا اندازه‌گیری تقریبی جریان در مدارهای با جریان تا حدود 450 میلی‌آمپر.

• محدود کننده جریان (Current Limiting): برای محافظت از ال ئی دی‌های پرقدرت، موتورهای کوچک DC یا سایر بارهای با جریان متوسط.

• دمپر (Snubber) در مدارهای سوئیچینگ: معمولاً به صورت سری با یک خازن برای میرا کردن نوسانات گذرا (Transient Ringing) در مدارهای فرکانس پایین.

• پیش‌بار (Preload Resistor): در خروجی منابع تغذیه یا مدارها برای بهبود پایداری در حالت بی‌باری.

• تقسیم جریان در مسیرهای موازی: برای کمک به توزیع اولیه جریان بین شاخه‌ها (با دقت نه چندان بالا).

✅ مزایا و ویژگی‌ها:

• پکیج 1206: اندازه استاندارد و مناسب که امکان مدیریت حرارتی بهتری نسبت به سایزهای کوچکتر (مانند 0805 یا 0603) را فراهم می‌کند.

• مقدار مقاومت کم (1.2Ω): در دسته مقاومت‌های کم‌مقدار (Low-Value) قرار دارد.

• توان نامی مناسب (250mW): امکان عبور جریان‌های نسبتاً بیشتری را نسبت به سایزهای کوچک‌تر فراهم می‌کند.

• ولتاژ کاری بسیار بالا (200V): مزیت کلیدی این قطعه است که امکان استفاده در مدارهای با ولتاژهای متوسط تا بالا (مانند بخش‌های اولیه منابع تغذیه) را به راحتی ممکن می‌سازد.

• دامنه دمای عملیاتی گسترده: از نظر مشخصات فنی، محدوده وسیعی را پوشش می‌دهد.

🎯 جمع‌بندی:
این مقاومت 1.2 اهمی 1206 با دقت 5% یک قطعه عمومی‌منظوره و ارزان‌قیمت با قابلیت تحمل ولتاژ بالا، اما با عملکرد بسیار محدود و غیرقابل اطمینان برای کارهای دقیق است. تنها در مدارهای غیرحساسی قابل استفاده است که صرفاً وجود یک المان مقاومتی کم‌مقدار بدون توجه به پایداری، دقت یا قابلیت تکرار آن مهم باشد (مانند یک دمپر یا محدودکننده جریان تخمینی). به دلیل ترکیب ضریب دمایی بسیار نامطلوب و برند عمومی، این قطعه برای هرگونه کاربرد اندازه‌گیری، کنترل، فیدبک یا شرایط عملیاتی با نوسان دما به‌طور قطعی رد می‌شود. حتی برای کاربردهای عمومی، در صورت نیاز به قابلیت اطمینان بیشتر، استفاده از محصولات برندهای معتبرتر یا مقاومت‌های با TCR بهتر، اگرچه گران‌تر، بسیار توصیه می‌شود.
