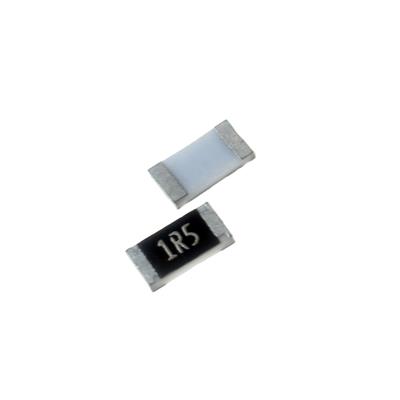

RESISTOR 1.5OHMS 1206 5% SMD

یک مقاومت ثابت (فیلم ضخیم) با مقدار بسیار پایین (1.5 اهم) است که توسط Anhui Vico Technologies Co تولید شده است. این قطعه در پکیج سطح‌نشین استاندارد صنعتی 1206 ارائه می‌شود و برای کاربردهای عمومی در مدارهای الکترونیکی که به مقاومت با مقدار کم و توان متوسط نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• مقاومت اسمی: 1.5 Ω (اهم)

• تلرانس (دقت): ±5%

• توان نامی: 250 mW (میلی‌وات)

• ولتاژ کاری DC حداکثر: 200 V

• کاربرد: عمومی (General Application)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 1.5 Ω

• تلرانس: ±5%

• توان نامی در دمای 70°C: 250 mW

• حداکثر ولتاژ مجاز DC: 200 V

• ضریب دمایی (TCR): ±400 ppm/°C

• دامنه دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• شنت جریان (Current Shunt): برای اندازه‌گیری جریان با افت ولتاژ کم (طبق قانون اهم: V = I * 1.5Ω) در مدارهای قدرت پایین تا متوسط.

• محدود کننده جریان (Current Limiting): محافظت از الئیدی‌های پرقدرت، موتورهای کوچک یا سایر بارها در برابر جریان هجومی یا اضافه بار.

• پیش‌بار (Preload) در منابع تغذیه: برای بهبود پایداری یا توزیع بار در خروجی منابع تغذیه سوئیچینگ.

• مقاومت دمپر (Snubber Resistor): در مدارهای سوئیچینگ برای میرا کردن نوسانات ولتاژ یا جریان (معمولاً به صورت سری با یک خازن).

• تقسیم جریان: در مدارهای موازی برای اطمینان از توزیع نسبتاً مساوی جریان بین شاخه‌ها.

• کاربردهای عمومی که به یک مقاومت با مقدار بسیار کم نیاز است.

✅ مزایا و ویژگی‌ها:

• پکیج 1206: اندازه متداول و مناسب برای نصب ماشینی (پیکاپ و پلیس)، با قابلیت اتلاف حرارت بهتر نسبت به سایزهای کوچک‌تر.

• توان 250mW: برای یک مقاومت SMD با این سایز، توان مناسبی را ارائه می‌دهد که امکان کنترل جریان‌های نسبتاً بیشتری را فراهم می‌کند (حداکثر جریان نظری مجاز ≈ √(0.25W / 1.5Ω) ≈ 0.41A یا 410mA).

• مقدار مقاومت بسیار پایین (1.5Ω): در دسته مقاومت‌های کم‌مقدار (Low-Value Resistors) قرار دارد که برای ایجاد افت ولتاژ کم در مسیر جریان ضروری است.

• ولتاژ کاری بالا (200V): با توجه به مقدار مقاومت پایین، ولتاژ قابل تحمل بالایی دارد.

• دامنه دمای عملیاتی گسترده: پوشش دمایی استاندارد صنعتی.

🎯 جمع‌بندی:
این مقاومت 1.5 اهمی 1206 یک قطعه اقتصادی و عمومی‌منظوره برای کاربردهای غیرحساسی است که تنها به وجود یک مقاومت با مقدار کم، صرف نظر از دقت و پایداری دمایی، نیاز دارند. کاربرد اصلی آن می‌تواند به عنوان یک شنت یا محدود‌کننده جریان ارزان‌قیمت در مدارهای توان پایین باشد. با این حال، به دلیل ضریب دمایی بسیار بالا (±400 ppm/°C) و تلرانس 5%، این قطعه هرگز نباید در مدارهای اندازه‌گیری، سنسورهای دقیق جریان یا هر کاربرد دیگری که پایداری مقدار مقاومت مهم است، استفاده شود. در طراحی، توجه به مدیریت توان، اثرات دمایی شدید بر مقدار مقاومت و خطای ناشی از مقاومت پایه حیاتی است.
