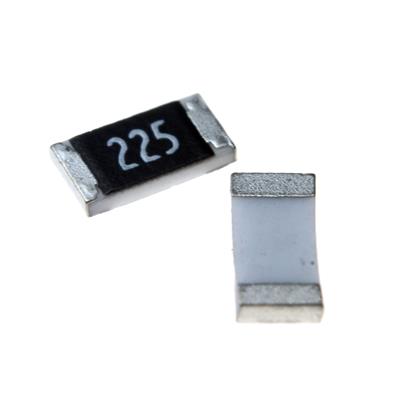

RESISTOR 2.2MOHMS 1206 5% SMD

یک مقاومت ثابت (فیلم ضخیم) با مقدار بسیار بالا (2.2 مگااهم) است که توسط یک سازنده عمومی (Non-Brand) تولید شده است. این قطعه در پکیج سطح‌نشین استاندارد 1206 ارائه می‌شود و برای کاربردهای عمومی در مدارهای الکترونیکی که به مقاومت‌های با مقدار فوق‌العاده بالا و تحمل ولتاژ مناسب نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• مقاومت اسمی: 2.2 MΩ (مگااهم)

• تلرانس (دقت): ±5%

• توان نامی: 250 mW (میلی‌وات)

• ولتاژ کاری DC حداکثر: 200 V

• کاربرد: عمومی (General Application)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 2.2 MΩ

• تلرانس: ±5%

• توان نامی در دمای 70°C: 250 mW

• حداکثر ولتاژ مجاز DC: 200 V

• ضریب دمایی (TCR): ±200 ppm/°C

• دامنه دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های pull-up/pull-down با مصرف توان فوق‌پایین: در خطوط کنترلی که حداقل جریان کشی (در حد نانوآمپر) و حداکثر صرفه‌جویی در توان مدنظر است.

• تقسیم‌کننده ولتاژ برای سنسورهای مقاومتی با مقاومت بسیار بالا: در رابط‌های سنسوری خاص (مانند برخی سنسورهای گاز یا رطوبت).

• مقاومت‌های فیدبک در مدارهای امپدانس فوق‌بالا: در پیکربندی‌های خاص تقویت‌کننده‌های عملیاتی (Op-Amp) برای کاربردهای یکپارچه‌سازی (Integrator) یا بهره بسیار بالا.

• مقاومت نشت (Bleeder Resistor) برای ولتاژهای بالا: در خازن‌های ولتاژ بالا (تا 200V) برای تخلیه ایمن اما بسیار آهسته بار باقیمانده.

• بار (Load) برای خروجی‌های جریان ثابت یا مدارهای تست با ولتاژ بالا.

• کاربردهای تخصصی در مدارهای با امپدانس فوق‌بالا و مصرف توان ناچیز.

✅ مزایا و ویژگی‌ها:

• پکیج 1206: اندازه استاندارد که فضای کافی برای فاصله‌گذاری الکتریکی بهتر در ولتاژهای بالا (نسبت به سایزهای کوچکتر) فراهم می‌کند.

• مقدار مقاومت بسیار بالا (2.2MΩ): امکان طراحی مدارهایی با جریان کاری در حد نانوآمپر را فراهم می‌سازد.

• ولتاژ کاری بالا (200V): ویژگی ضروری برای کار با چنین مقدار مقاومت بالا در مدارهای ولتاژ متوسط.

• توان 250mW: با توجه به جریان‌های کاری ناچیز، این توان بسیار زیاد و کافی است.

• ضریب دمایی (±200 ppm/°C): نسبت به مقاومت‌های عمومی با TCR ±400 ppm/°C، پایداری دمایی بهتری دارد، اما همچنان برای کارهای دقیق بالا محسوب نمی‌شود.

🎯 جمع‌بندی:
این مقاومت 2.2 مگااهمی 1206 با دقت 5% یک قطعه بسیار تخصصی و با چالش‌های عملیاتی فراوان است. اگرچه از نظر مشخصات اسمی (ولتاژ، توان) برای کار در مدارهای امپدانس بالا مناسب به نظر می‌رسد، حساسیت ذاتی شدید به شرایط محیطی و کیفیت ساخت PCB، همراه با ماهیت برند عمومی آن، استفاده موفق از این قطعه را به محیط‌های کاملاً کنترل‌شده آزمایشگاهی یا کاربردهای بسیار خاص محدود می‌کند.
