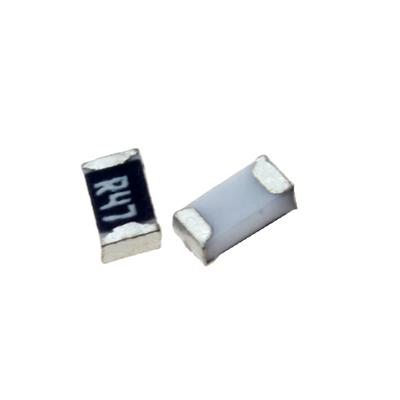

RESISTOR 0.47Ω 5% 0603
یک مقاومت ثابت با مقدار بسیار پایین (Very Low-Value / Ultra-Low Ohm Fixed Resistor) از نوع عمومی و بدون برند (Non-Brand) است که در پکیج مینیاتوری 0603 ارائه می‌شود. این قطعه برای کاربردهای عمومی که نیاز به مقاومت بسیار کم در مدارهای با چگالی بالا دارند، طراحی شده است.

🧩 مشخصات کلی:

• مقدار مقاومت: 0.47 اهم (Ω)

• تلرانس (دقت): ±5%

• توان نامی: 100mW (0.1W)

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 0.47Ω

• حداکثر توان نامی (Pd): 100mW

• تلرانس: ±5%

• حداکثر ولتاژ کاری DC: 75V

• ضریب دمایی (TCR): ±400 ppm/°C

• دامنه دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• سنسور جریان (Current Sensing) عمومی در مدارهای کم‌توان مانند مدیریت باتری در دستگاه‌های همراه، ماژول‌های بلوتوث و IoT

• محدودکننده جریان (Current Limiting) در درایورهای LED کوچک، خطوط تغذیه مدارهای مجتمع و محافظت ورودی‌ها

• مقاومت‌های محافظ (Fuse Resistors) در کاربردهای با جریان متوسط

• تقسیم جریان (Current Sharing) در مدارهای موازی برای توزیع بار

• کاربردهای عمومی در الکترونیک مصرفی فشرده مانند تلفن‌های هوشمند، لپ‌تاپ‌ها و گجت‌های پوشیدنی

✅ مزایا:

• اندازه بسیار کوچک (0603): ایده‌آل برای طراحی‌های فوق‌فشرده و مینیاتوری که هر میلی‌متر مربع فضا اهمیت دارد.

• مقدار مقاومت بسیار کم: امکان اندازه‌گیری یا محدود کردن جریان با افت ولتاژ حداقلی را فراهم می‌کند.

• ولتاژ کاری 75V: برای اکثر کاربردهای سیگنال و توان کم‌ولتاژ کافی است.

• دامنه دمای عملیاتی گسترده: امکان استفاده در کاربردهای صنعتی را فراهم می‌کند.

🎯 جمع‌بندی:
این مقاومت 0.47 اهمی در پکیج 0603، یک راه‌حل مینیاتوری و اقتصادی برای کاربردهای عمومی با نیاز به مقاومت بسیار کم در فضای فوق‌العاده محدود است. این قطعه برای محدودکننده‌های جریان و سنسینگ عمومی در طراحی‌های مدرن فشرده مانند دستگاه‌های همراه و ماژول‌های کوچک مناسب است. با این حال، ترکیب تلرانس 5%، ضریب دمایی بسیار بالا (±400 ppm/°C) و توان پایین، استفاده از آن را برای هرگونه کاربرد سنسینگ جریان دقیق، کنترل توان یا شرایط با نوسانات دمایی زیاد به شدت محدود می‌کند. موفقیت در استفاده از این قطعه مستلزم مدیریت دقیق حرارتی، در نظر گرفتن تأثیر مقاومت مسیرها و درک محدودیت‌های ذاتی آن است.
