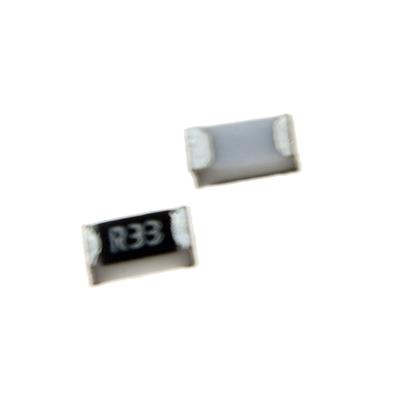

مقاومت 0.33 اهم 0603 smd

نام قطعه:

RESISTOR 0.33OHMS 0603 5% SMD

نام کارخانه‌ای:

SER0603JR330AR

کشور سازنده:
چین
پکیج:
0603 (1608)
بسته‌بندی:
Tape & Reel - 5,000 عدد
حداقل:
50 عدد
ضریب:
50 عدد
روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه

مشخصات مقاومت 0.33 اهم 0603 smd

مقاومت 0.33 اهم 0603 smd از خانواده مقاومت اس ام دی می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Non-Brand
  • پکیج 0603 (1608)
  • توان (وات) 100 میلی وات
  • مقاومت 0.33 اهم
  • دقت 5 درصد
  • نوع قرار گیری SMD/SMT
  • مقدار ولتاژ DC 75 ولت
  • حداقل دمای عملیاتی -55 درجه سانتیگراد
  • حداکثر دمای عملیاتی +155 درجه سانتیگراد
  • کاربرد General Application
  • حداقل ضریب دمایی -400 ضریب دمایی
  • حداکثر ضریب دمایی +400 ضریب دمایی

RESISTOR 0.33Ω 5% 0603
یک مقاومت ثابت با مقدار فوق‌العاده پایین (Ultra-Low Value / Milliohm Fixed Resistor) از نوع عمومی و بدون برند (Non-Brand) است که در پکیج مینیاتوری 0603 ارائه می‌شود. این قطعه برای کاربردهای حساس به فضا که نیاز به افت ولتاژ بسیار کم در مسیر جریان دارند، طراحی شده است.

🧩 مشخصات کلی:

  • نوع: مقاومت ثابت با مقدار فوق‌پایین (Ultra-Low Ohm Thick Film Fixed Resistor)

  • مقدار مقاومت: 0.33 اهم (330 میلی‌اهم)

  • تلرانس (دقت): ±5%

  • توان نامی: 100mW (0.1W)

  • برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

  • مقدار مقاومت: 0.33Ω (330mΩ)

  • حداکثر توان نامی (Pd): 100mW

  • تلرانس: ±5%

  • حداکثر ولتاژ کاری DC: 75V

  • ضریب دمایی (TCR): ±400 ppm/°C

  • دامنه دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

  • سنسور جریان (Current Sensing) عمومی در مدارهای کم‌توان مانند مدیریت باتری، ماژول‌های تغذیه و محافظت بار

  • محدودکننده جریان (Current Limiting) در درایورهای LED کوچک، خطوط تغذیه ICها و پورت‌های USB

  • مقاومت محافظ (Fuse Resistor) در کاربردهای با جریان متوسط تا بالا در فضای محدود

  • تقسیم جریان (Current Sharing) در مدارهای موازی برای توزیع بار

  • کاربردهای عمومی در الکترونیک مصرفی فشرده مانند تلفن‌های هوشمند، تبلت‌ها و گجت‌های پوشیدنی

✅ مزایا:

  • اندازه بسیار کوچک (0603): ایده‌آل برای طراحی‌های فوق‌فشرده و مینیاتوری که هر میلی‌متر مربع فضا اهمیت دارد.

  • مقدار مقاومت بسیار کم: امکان اندازه‌گیری یا محدود کردن جریان با افت ولتاژ حداقلی (مثلاً فقط 33mV در جریان 100mA) را فراهم می‌کند.

  • ولتاژ کاری 75V: برای اکثر کاربردهای سیگنال و توان کم‌ولتاژ کافی است.

  • دامنه دمای عملیاتی گسترده: امکان استفاده در کاربردهای صنعتی را فراهم می‌کند.

🎯 جمع‌بندی:
این مقاومت 0.33 اهمی در پکیج 0603، یک راه‌حل فوق‌العاده فشرده اما با محدودیت‌های جدی برای کاربردهایی است که نیاز به یک مقاومت با مقدار بسیار کم در فضای حداقلی دارند. این قطعه ممکن است برای محدودکننده‌های جریان عمومی یا محافظت در طراحی‌های مدرن فشرده مانند دستگاه‌های همراه قابل توجه باشد. با این حال، ترکیب تلرانس 5%، ضریب دمایی بسیار بالا (±400 ppm/°C)، توان پایین و حساسیت زیاد به مقاومت مسیرها، استفاده از آن را برای هرگونه کاربرد سنسینگ جریان دقیق یا شرایط با نوسانات دمایی غیرقابل قبول می‌سازد. این قطعه بیشتر یک قطعه عملیاتی با دقت پایین است تا یک قطعه اندازه‌گیری.



Features انتخاب ویژگی
Resistance 0.33 Ω ≤ = ≥
Power Rating 100 mW ≤ = ≥
Tolerance 5 % ≤ = ≥
Voltage Rating DC 75 V ≤ = ≥
Temperature Coefficient (Min) -400 PPM/°C ≤ = ≥
Temperature Coefficient (Max) +400 PPM/°C ≤ = ≥
Application General Application
Termination Style SMD/SMT
Minimum Operating Temperature -55 °C ≤ = ≥
Maximum Operating Temperature +155 °C ≤ = ≥
Brand Non-Brand
Package 0603 (1608)
