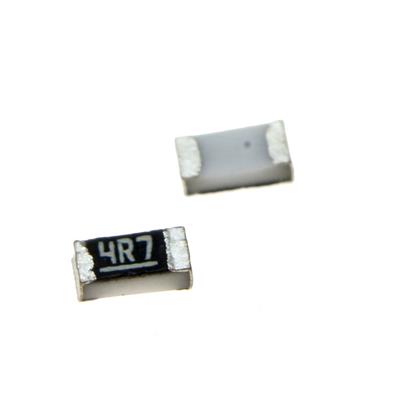

RESISTOR 4.7Ω 1% 0603
یک مقاومت ثابت با مقدار پایین و دقت بالا (Precision Low-Value Fixed Resistor) از نوع عمومی و بدون برند (Non-Brand) است که در پکیج مینیاتوری 0603  ارائه می‌شود. این قطعه برای کاربردهای حساس به فضا که نیاز به دقت بهبودیافته در مقادیر مقاومت کم دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت با مقدار پایین و دقت بالا (Precision Low-Ohm Thick Film Fixed Resistor)

• مقدار مقاومت: 4.7 اهم (Ω)

• تلرانس (دقت): ±1%

• توان نامی: 100mW (0.1W)

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 4.7Ω

• حداکثر توان نامی (Pd): 100mW

• تلرانس: ±1%

• حداکثر ولتاژ کاری DC: 75V

• ضریب دمایی (TCR): ±400 ppm/°C

• دامنه دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• سنسور جریان (Current Sensing) با دقت متوسط در مدارهای کم‌توان مانند مدیریت باتری، ماژول‌های تغذیه سوئیچینگ و درایورهای LED کوچک

• محدودکننده جریان (Current Limiting) دقیق‌تر در مدارهای حساس به جریان مانند تغذیه پردازنده‌ها، سنسورها و مدارهای RF

• مقاومت تطبیق امپدانس در خطوط انتقال سیگنال با فرکانس متوسط که به دقت بهتر نیاز دارند

• مقاومت‌های Pull-up/Pull-down دقیق در رابط‌های دیجیتال حساس به زمان Rise/Fall

• کاربردهای عمومی در الکترونیک مصرفی فشرده و پیشرفته مانند تلفن‌های هوشمند، تبلت‌ها و گجت‌های پوشیدنی

✅ مزایا:

• دقت بالا (1%): عملکرد قابل پیش‌بینی‌تر و تکرارپذیرتر نسبت به انواع 5% برای اندازه‌گیری و کنترل جریان.

• مقدار مقاومت کم (4.7Ω): افت ولتاژ کم در مسیر جریان (مثلاً 47mV در جریان 10mA).

• ولتاژ کاری 75V: برای اکثر کاربردهای سیگنال و توان کم‌ولتاژ کافی است.

• دامنه دمای عملیاتی گسترده: امکان استفاده در کاربردهای صنعتی را فراهم می‌کند.

🎯 جمع‌بندی:
این مقاومت 4.7 اهمی با تلرانس 1% در پکیج 0603، یک ارتقاء دقت در فضای مینیاتوری برای کاربردهایی است که به مقاومت کم با دقت بهتر از استاندارد 5% نیاز دارند. این قطعه برای سنسینگ جریان و محدودکننده‌های جریان با دقت متوسط در طراحی‌های مدرن فشرده مانند دستگاه‌های همراه و ماژول‌های embedded مناسب است. با این حال، ضریب دمایی بالا (±400 ppm/°C) به این معنی است که دقت واقعی در شرایط عملیاتی با نوسان دما می‌تواند به طور قابل توجهی کمتر از 1% باشد. این مقاومت برای کاربردهای حساس به دما یا سنسینگ جریان با دقت بالا در محدوده دمایی وسیع توصیه نمی‌شود.
