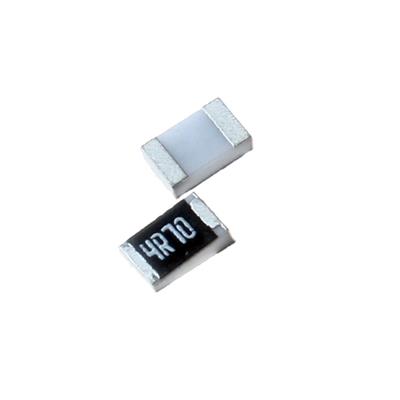

RESISTOR 4.7OHMS 0805 1% SMD
یک مقاومت ثابت با مقدار پایین (Low-Value Fixed Resistor) از نوع عمومی و بدون برند (Non-Brand) است که در پکیج متداول 0805 ارائه می‌شود. این قطعه برای کاربردهای عمومی که نیاز به مقاومت کم با توان نسبتاً بهتر و قابلیت اطمینان در محدوده دمایی گسترده دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت با مقدار پایین (Low-Value Thick Film Fixed Resistor)

• مقدار مقاومت: 4.7 اهم (Ω)

• تلرانس (دقت): ±1%

• توان نامی: 125mW (0.125W)

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 4.7Ω

• حداکثر توان نامی (Pd): 125mW

• تلرانس: ±1%

• حداکثر ولتاژ کاری DC: 150V

• ضریب دمایی (TCR): -400 ppm/°C

• دامنه دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• سنسور جریان (Current Sensing) عمومی در مدارهای کم‌توان تا متوسط مانند مدیریت باتری، درایورهای LED و مدارهای محافظت

• محدودکننده جریان (Current Limiting) در ورودی منابع تغذیه، درایورها و بارهای با جریان متوسط

• مقاومت‌های محافظ (Fuse Resistors) در کاربردهایی با جریان متوسط

• بارهای مصنوعی (Dummy Load) برای تست منابع تغذیه و باتری‌های کوچک

• تقسیم جریان (Current Sharing) در مدارهای موازی برای توزیع بار

• کاربردهای عمومی در الکترونیک مصرفی، صنعتی و خودرویی که نیاز به مقاومت کم با توان نسبتاً بهتر دارند

✅ مزایا:

• پکیج 0805: تعادل خوبی بین اندازه و توان ارائه می‌دهد؛ برای نصب ماشینی و دستی آسان‌تر از 0603 است.

• ولتاژ کاری 150V: قابلیت استفاده در مدارهای با ولتاژ نسبتاً بالا.

• دامنه دمای عملیاتی گسترده: عملکرد مطمئن در محیط‌های صنعتی.

• مقدار مقاومت پایین (4.7Ω): مناسب برای کاربردهای سنسینگ جریان و محدودکننده با افت ولتاژ کم.

🎯 جمع‌بندی:
این مقاومت 4.7 اهمی در پکیج 0805، یک راه‌حل عملی و متعادل برای کاربردهای عمومی با نیاز به مقاومت کم و توان متوسط است. این قطعه برای محدودکننده‌های جریان، سنسینگ جریان عمومی و کاربردهای محافظتی در طراحی‌های SMD گسترده مناسب است. با این حال، ترکیب تلرانس 1% و ضریب دمایی بالا (-400 ppm/°C)، استفاده از آن را برای سنسینگ جریان دقیق یا شرایط با نوسانات دمایی زیاد محدود می‌کند. این مقاومت یک انتخاب متداول و مقرون‌به‌صرفه برای بسیاری از پروژه‌های الکترونیکی است که به یک مقاومت کم‌مقدار با قابلیت اطمینان مناسب نیاز دارند.
