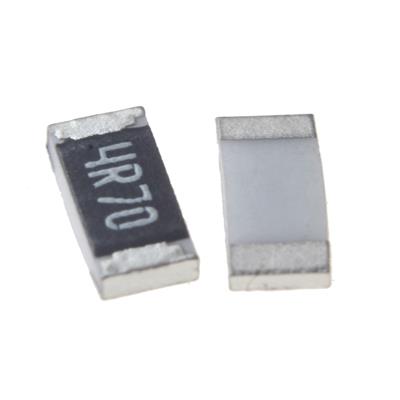

RESISTOR 4.7Ω 1% 1206
یک مقاومت ثابت با مقدار پایین و دقت بالا (Low-Value, Precision Fixed Resistor) از نوع عمومی و بدون برند (Non-Brand) است که در پکیج استاندارد 1206 ارائه می‌شود. این قطعه برای کاربردهای عمومی که نیاز به دقت بهتر، مقاومت کم و توان متوسط دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت فیلم ضخیم با دقت بالا (Precision Thick Film Fixed Resistor)

• مقدار مقاومت: 4.7 اهم (Ω)

• تلرانس (دقت): ±1%

• توان نامی: 250mW

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 4.7Ω

• حداکثر توان نامی (Pd): 250mW

• تلرانس: ±1%

• حداکثر ولتاژ کاری DC: 200V

• ضریب دمایی (TCR): ±400 ppm/°C

• دامنه دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• سنسور جریان (Current Sensing) با دقت متوسط در مدارهای منابع تغذیه، درایورهای موتور و مدیریت باتری

• محدودکننده جریان (Current Limiting) دقیق‌تر در درایورهای LED و مدارهای حفاظتی

• مقاومت‌های Pull-up/Pull-down در مدارهای دیجیتال حساس به مقدار مقاومت

• بارهای مصنوعی (Dummy Load) برای کالیبراسیون و تست تجهیزات اندازه‌گیری

• مدارهای تقسیم جریان (Current Sharing) با نیاز به توازن بهتر

• مقاومت‌های فیدبک جریان (Current Feedback) در کنترلرهای سوئیچینگ

• کاربردهای عمومی در الکترونیک صنعتی، پزشکی و مخابراتی که نیاز به دقت بهتر از 5% دارند

✅ مزایا:

• دقت بالا (1%): نسبت به مقاومت‌های 5% دقت بهتری برای اندازه‌گیری و کنترل ارائه می‌دهد.

• ولتاژ کاری بالا (200V): قابلیت استفاده در مدارهای با ولتاژ نسبتاً بالا.

• توان 250mW: کافی برای اکثر کاربردهای سیگنال و توان کم.

• دامنه دمای عملیاتی گسترده: عملکرد مطمئن در محیط‌های چالش‌برانگیز.

🎯 جمع‌بندی:
این مقاومت 4.7 اهمی با تلرانس 1% در پکیج 1206، یک ارتقاء قابل توجه نسبت به نسخه‌های 5% برای کاربردهای سنسینگ جریان و محدودکننده‌های جریان با نیاز به دقت بهتر است. ترکیب تلرانس 1%، ولتاژ کاری 200V و پکیج استاندارد آن را برای طراحی‌های صنعتی و مصرفی با نیاز به دقت بهبودیافته مناسب می‌سازد. با این حال، ضریب دمایی ±400 ppm/°C همچنان یک محدودیت برای کاربردهای با پایداری دمایی بالا محسوب می‌شود. در طراحی، مدیریت حرارتی و در نظر گرفتن اثرات دما بر دقت نهایی ضروری است.
