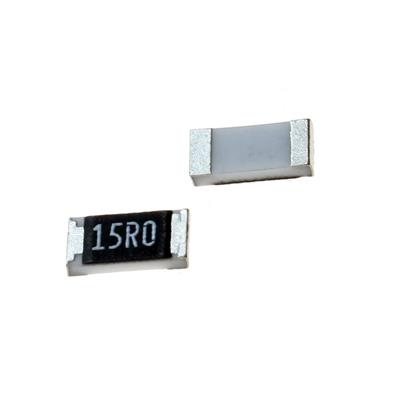

RESISTOR 15OHMS 1206 1% SMD

یک مقاومت ثابت (فیلم ضخیم) با مقدار متوسط-پایین (15 اهم) و دقت بالا (1%) است که توسط یک سازنده عمومی (Non-Brand) تولید شده است. این قطعه در پکیج سطح‌نشین استاندارد 1206  ارائه می‌شود و برای کاربردهای عمومی و نیمه‌حساسی که به دقت بهتر و پایداری دمایی مناسب نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• مقاومت اسمی: 15 Ω (اهم)

• تلرانس (دقت): ±1%

• توان نامی: 250 mW (میلی‌وات)

• ولتاژ کاری DC حداکثر: 200 V

• کاربرد: عمومی (General Application)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 15 Ω

• تلرانس: ±1%

• توان نامی در دمای 70°C: 250 mW

• حداکثر ولتاژ مجاز DC: 200 V

• ضریب دمایی (TCR): ±100 ppm/°C

• دامنه دمای عملیاتی: -100°C تا +155°C (دامنه پایین غیرمعمول و گسترده)

💡 کاربردهای اصلی:

• مقاومت‌های نمونه‌برداری جریان (Current Sense Resistors) با دقت متوسط: برای اندازه‌گیری جریان تا حدود 130 میلی‌آمپر با دقت اولیه خوب (به‌ویژه در جریان‌های پایین‌تر).

• محدود کننده جریان دقیق: برای تنظیم دقیق‌تر جریان ال ئی دی‌ها، سنسورها یا بارهای دیگر.

• مقاومت‌های تطبیق امپدانس (Impedance Matching): در خطوط انتقال سیگنال که به مقدار دقیق 15 اهم نیاز است.

• مقاومت‌های فیدبک دقیق (Precision Feedback Resistors): در تقویت‌کننده‌های عملیاتی (Op-Amp) و مدارهای کنترل برای تنظیم بهره یا سطح جریان با دقت.

• تقسیم‌کننده ولتاژ دقیق: در مدارهای نظارت و سنسور.

• بار (Load) دقیق: در مدارهای تست و کالیبراسیون.

✅ مزایا و ویژگی‌ها:

• دقت بالا (1%): پراکندگی مقادیر را در تولید انبوه به شدت کاهش می‌دهد و برای طراحی‌های نیمه‌حساس ایده‌آل است.

• پکیج 1206: اندازه استاندارد با قابلیت مدیریت حرارتی خوب.

• مقدار مقاومت مفید (15Ω): یک مقدار پرکاربرد برای نمونه‌برداری جریان در محدوده میلی‌آمپر و تطبیق امپدانس.

• ضریب دمایی خوب (±100 ppm/°C): پایداری دمایی قابل قبولی ارائه می‌دهد و برای بسیاری از کاربردهای نیمه‌دقیق کافی است.

• ولتاژ کاری بسیار بالا (200V): مزیت مهم که امکان استفاده در مدارهای با ولتاژهای متوسط تا بالا را با حاشیه ایمنی عالی فراهم می‌کند.

🎯 جمع‌بندی:
این مقاومت 15 اهمی 1206 با دقت 1% و TCR ±100 ppm/°C از نظر مشخصات فنی ظاهری، یک قطعه باکیفیت و همه‌کاره برای کاربردهای نیمه‌دقیق است. ترکیب دقت، پایداری دمایی، توان مناسب و به‌ویژه ولتاژ کاری بالا و دامنه دمایی گسترده، آن را روی کاغذ به گزینه‌ای ایده‌آل برای نمونه‌برداری جریان دقیق، مدارهای فیدبک و کاربردهای صنعتی یا حتی خاص (با دمای پایین) تبدیل می‌کند. با این حال، ماهیت برند عمومی (Non-Brand) آن یک هشدار بزرگ و تعیین‌کننده است. این قطعه ممکن است برای پروژه‌های آزمایشی، نمونه‌سازی یا کاربردهای غیرحساس با بودجه محدود مورد توجه قرار گیرد، اما برای تولیدات انبوه صنعتی، محصولات تجاری با قابلیت اطمینان بالا یا کاربردهای حیاتی به هیچ وجه توصیه نمی‌شود. در چنین مواردی، پرداخت هزینه بیشتر برای یک برند معتبر که مشخصات را تضمین می‌کند، سرمایه‌گذاری ضروری است.
