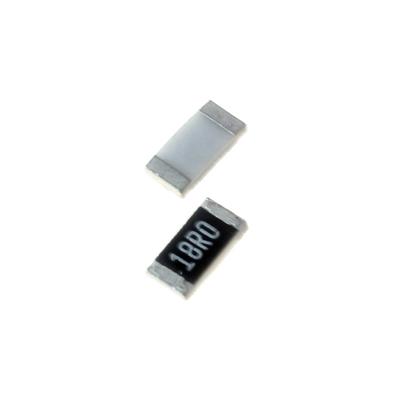

RESISTOR 18OHMS 1206 1% SMD

یک مقاومت ثابت (فیلم ضخیم) با دقت بالا (1٪) و مقدار متوسط (18 اهم) است که توسط یک سازنده عمومی (Non-Brand) تولید شده است. این قطعه در پکیج سطح‌نشین استاندارد 1206 ارائه می‌شود و برای کاربردهای عمومی و نیمه‌حساس که به دقت بهتر، پایداری دمایی مناسب و تحمل ولتاژ بالا نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• مقاومت اسمی: 18 Ω (اهم)

• تلرانس (دقت): ±1%

• توان نامی: 250 mW (میلی‌وات)

• ولتاژ کاری DC حداکثر: 200 V

• کاربرد: عمومی (General Application)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 18 Ω

• تلرانس: ±1%

• توان نامی در دمای 70°C: 250 mW

• حداکثر ولتاژ مجاز DC: 200 V

• ضریب دمایی (TCR): ±100 ppm/°C

• دامنه دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت نمونه‌برداری جریان (Current Sense Resistor) با دقت: برای اندازه‌گیری و کنترل جریان تا حدود 120 میلی‌آمپر با دقت اولیه خوب در مدارهای منبع تغذیه، درایور ال ئی دی و کنترل موتور.

• محدود‌کننده جریان دقیق: برای تنظیم دقیق جریان ال ئی دی‌ها، سنسورها یا سایر بارهای حساس.

• مقاومت‌های تطبیق امپدانس (Impedance Matching): در خطوط انتقال سیگنال یا مدارهای RF که به مقدار دقیق 18 اهم نیاز است.

• مقاومت‌های فیدبک دقیق (Precision Feedback Resistors): در تقویت‌کننده‌های عملیاتی (Op-Amp)، منابع جریان ثابت یا مدارهای نوسان‌ساز برای تعیین دقیق بهره یا فرکانس.

• تقسیم‌کننده ولتاژ دقیق: در مدارهای نظارت بر ولتاژ، سنسورها و مدارهای مرجع.

• مقاومت‌های ترمینیشن (Termination) با دقت: در رابط‌های دیجیتال پرسرعت.

✅ مزایا و ویژگی‌ها:

• دقت بالا (1%): قابلیت اطمینان و تکرارپذیری طراحی را بهبود می‌بخشد و خطای تولید را کاهش می‌دهد.

• پکیج 1206: اندازه استاندارد با قابلیت اتلاف حرارت خوب و مناسب برای نصب ماشینی و دستی.

• مقدار مقاومت پرکاربرد (18Ω): یک مقدار استاندارد در سری E24 که برای نمونه‌برداری جریان و مدارهای دقیق مفید است.

• ضریب دمایی خوب (±100 ppm/°C): پایداری دمایی مناسبی برای اکثر کاربردهای صنعتی و مصرفی پیشرفته ارائه می‌دهد.

• ولتاژ کاری بسیار بالا (200V): ویژگی برجسته این قطعه است که امکان استفاده ایمن در مدارهای با ولتاژهای متوسط تا بالا (مانند بخش‌های اولیه منابع تغذیه، کنترل صنعتی) را فراهم می‌کند و حاشیه ایمنی عالی ایجاد می‌نماید.

• دامنه دمای عملیاتی گسترده: پوشش دمایی استاندارد صنعتی.

🎯 جمع‌بندی:
این مقاومت 18 اهمی 1206 با دقت 1% و TCR ±100 ppm/°C از نظر مشخصات فنی، یک قطعه باکیفیت و همه‌کاره برای طراحی‌های نیمه‌حساس محسوب می‌شود. ترکیب دقت، پایداری دمایی، ولتاژ کاری بالا و توان مناسب، آن را روی کاغذ به گزینه‌ای ایده‌آل برای مدارهای نمونه‌برداری جریان دقیق، فیدبک، تطبیق امپدانس و کاربردهای صنعتی تبدیل می‌کند. با این حال، ماهیت برند عمومی (Non-Brand) آن یک ریسک قابل توجه برای پروژه‌های با قابلیت اطمینان بالا یا تولید انبوه محسوب می‌شود. این قطعه ممکن است برای پروژه‌های شخصی، نمونه‌سازی اولیه یا محصولات کم‌حجم با بودجه محدود مورد توجه قرار گیرد،
