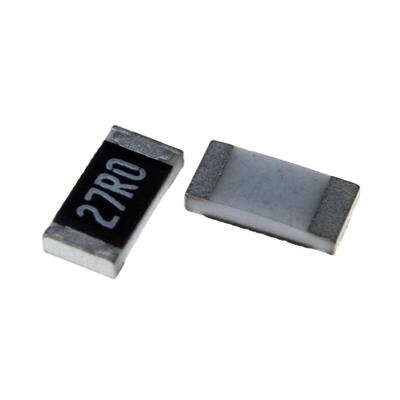

RESISTOR 27OHMS 1206 1% SMD

یک مقاومت ثابت (فیلم ضخیم) با دقت بالا (1٪) و مقدار متوسط (27 اهم) است که توسط یک سازنده عمومی (Non-Brand) تولید شده است. این قطعه در پکیج سطح‌نشین استاندارد 1206 ارائه می‌شود و برای کاربردهای عمومی و نیمه‌حساس که به دقت، پایداری دمایی خوب و تحمل ولتاژ بالا نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• مقاومت اسمی: 27 Ω (اهم)

• تلرانس (دقت): ±1%

• توان نامی: 250 mW (میلی‌وات)

• ولتاژ کاری DC حداکثر: 200 V

• کاربرد: عمومی (General Application)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 27 Ω

• تلرانس: ±1%

• حداکثر ولتاژ مجاز DC: 200 V

• ضریب دمایی (TCR): ±100 ppm/°C

• دامنه دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت نمونه‌برداری جریان (Current Sense Resistor) با دقت: برای اندازه‌گیری و نظارت بر جریان تا حدود 100 میلی‌آمپر با دقت خوب در مدارهایی مانند منابع تغذیه خطی و سوئیچینگ، درایورهای ال ئی دی و کنترل‌کننده‌های موتور کوچک.

• محدود‌کننده جریان دقیق: برای تنظیم دقیق جریان در بارهای حساس یا برای محافظت از قطعات.

• مقاومت‌های تطبیق امپدانس (Impedance Matching): در خطوط انتقال سیگنال (مانند آنتن‌های ساده یا خطوط RF) که به مقدار دقیق 27 اهم نیاز است.

• مقاومت‌های فیدبک دقیق (Precision Feedback Resistors): در تقویت‌کننده‌های عملیاتی (Op-Amp)، مدارهای نوسان‌ساز یا منابع جریان ثابت برای تعیین پارامترهای مدار با دقت.

• تقسیم‌کننده ولتاژ دقیق: در مدارهای سنسور، نظارت بر ولتاژ و کالیبراسیون.

• ترمینیشن دقیق: در رابط‌های دیجیتال پرسرعت که به دقت بیشتری نیاز دارند.

✅ مزایا و ویژگی‌ها:

• دقت بالا (1%): اطمینان از عملکرد ثابت مدار و کاهش پراکندگی در تولید انبوه.

• پکیج 1206: اندازه استاندارد صنعتی با قابلیت مدیریت حرارتی و قابلیت اطمینان خوب.

• ضریب دمایی خوب (±100 ppm/°C): پایداری دمایی قابل قبولی برای اکثر محیط‌های کاری ارائه می‌دهد.

• ولتاژ کاری بسیار بالا (200V): ویژگی ممتاز این قطعه است که امکان استفاده ایمن در مدارهای با ولتاژهای متوسط تا بالا را فراهم کرده و حاشیه ایمنی گسترده‌ای ایجاد می‌کند.

• دامنه دمای عملیاتی گسترده: مناسب برای کاربردهای صنعتی در شرایط مختلف.

🎯 جمع‌بندی:
این مقاومت 27 اهمی 1206 با دقت 1% و TCR ±100 ppm/°C از نظر مشخصات فنی اسمی، یک قطعه با کارایی بالا و همه‌کاره برای طراحی‌های نیمه‌حساس به نظر می‌رسد. ترکیب دقت، پایداری دمایی، ولتاژ کاری استثنایی و توان مناسب، آن را روی کاغذ به انتخابی ایده‌آل برای مدارهای اندازه‌گیری جریان دقیق، فیدبک، تطبیق امپدانس و کاربردهای صنعتی ولتاژ بالا تبدیل می‌کند. با این حال، ماهیت برند عمومی (Non-Brand) آن یک هشدار جدی برای هرگونه کاربرد با الزامات قابلیت اطمینان بالا است. این قطعه می‌تواند برای پروژه‌های شخصی، نمونه‌سازی یا محصولات کم‌حجم غیرحساس با محدودیت بودجه در نظر گرفته شود،
