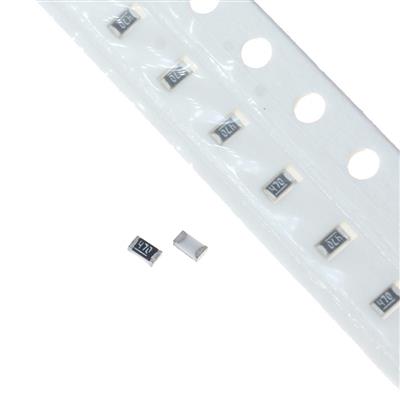

RESISTOR 47Ω 1% 0603
یک مقاومت ثابت با دقت بالا (Precision Fixed Resistor) از نوع عمومی و بدون برند (Non-Brand) است که در پکیج مینیاتوری 0603 ارائه می‌شود. این قطعه برای کاربردهای حساس به فضا که نیاز به دقت خوب و پایداری دمایی مناسب در یک مقدار مقاومت پرکاربرد دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت با دقت بالا (Precision Thick Film Fixed Resistor)

• مقدار مقاومت: 47 اهم (Ω)

• تلرانس (دقت): ±1%

• توان نامی: 100mW (0.1W)

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 47Ω

• حداکثر توان نامی (Pd): 100mW

• تلرانس: ±1%

• حداکثر ولتاژ کاری DC: 75V

• ضریب دمایی (TCR): ±100 ppm/°C

• دامنه دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مدارهای تقسیم ولتاژ دقیق (Precision Voltage Divider) برای مرجع‌های ولتاژ، سنسورها و ورودی‌های ADC

• مقاومت‌های Pull-up/Pull-down دقیق در رابط‌های I²C استاندارد (ولتاژ 3.3V و 5V) و سایر باس‌های ارتباطی

• تطبیق امپدانس دقیق در خطوط انتقال سیگنال با فرکانس متوسط

• مقاومت‌های فیدبک (Feedback) در تقویت کننده‌های عملیاتی، مدارهای نوسان‌ساز و فیلترهای فعال

• سنس جریان (Current Sensing) با دقت خوب در مدارهای کم‌توان و جریان پایین

• کاربردهای عمومی در الکترونیک مصرفی پیشرفته، صنعتی و پزشکی که نیاز به دقت و قابلیت اطمینان بالا دارند

✅ مزایا:

• اندازه بسیار کوچک (0603): مناسب برای طراحی‌های فوق‌فشرده و مینیاتوری.

• دقت بالا (1%): عملکرد قابل پیش‌بینی و تکرارپذیر برای مدارهای دقیق.

• ضریب دمایی خوب (±100 ppm/°C): پایداری دمایی قابل قبول برای اکثر کاربردهای غیرحساس.

• مقدار مقاومت بسیار پرکاربرد (47Ω): مقدار استاندارد طلایی در بسیاری از طراحی‌های الکترونیکی، به‌خصوص برای تطبیق امپدانس.

• ولتاژ کاری 75V: برای اکثر کاربردهای سیگنال و توان کم‌ولتاژ کافی است.

• دامنه دمای عملیاتی گسترده: امکان استفاده در کاربردهای صنعتی.

🎯 جمع‌بندی:
این مقاومت 47 اهمی با تلرانس 1% در پکیج 0603، یک قطعه کلیدی و دقیق برای کاربردهای الکترونیکی مدرن است. با TCR نسبتاً خوب (±100 ppm/°C)، دقت 1% و مقدار مقاومت ایده‌آل 47Ω، این قطعه برای مدارهای تطبیق امپدانس دقیق، تقسیم ولتاژ مرجع و مقاومت‌های Pull-up استاندارد در طراحی‌های فشرده مانند دستگاه‌های همراه، ماژول‌های ارتباطی و سیستم‌های embedded مناسب است. اگرچه محدودیت توان، استفاده آن را به کاربردهای کم‌جریان محدود می‌کند، اما برای اکثر کاربردهای سیگنال و کنترل در الکترونیک پیشرفته کاملاً کافی و بهینه است. این مقاومت، انتخابی استراتژیک برای طراحانی است که به دنبال ترکیب دقت بالا، پایداری و صرفه‌جویی در فضای برد در یک مقدار مقاومت استاندارد جهانی هستند.
