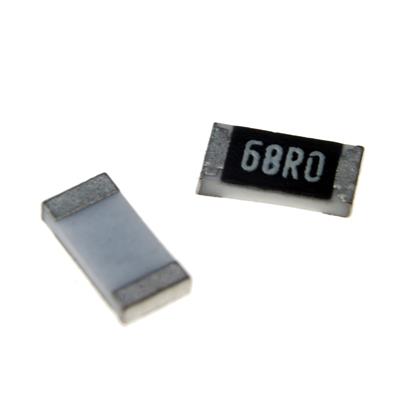

RESISTOR 68OHMS 1206 1% SMD

یک مقاومت ثابت (فیلم ضخیم) با دقت بالا (1٪) و مقدار متوسط (68 اهم) است که توسط یک سازنده عمومی (Non-Brand) تولید شده است. این قطعه در پکیج سطح‌نشین استاندارد 1206 ارائه می‌شود و برای کاربردهای عمومی و نیمه‌حساس که به دقت، پایداری دمایی مناسب و تحمل ولتاژ بالا نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• مقاومت اسمی: 68 Ω (اهم)

• تلرانس (دقت): ±1%

• توان نامی: 250 mW (میلی‌وات)

• ولتاژ کاری DC حداکثر: 200 V

• کاربرد: عمومی (General Application)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 68 Ω

• تلرانس: ±1%

• حداکثر ولتاژ مجاز DC: 200 V

• ضریب دمایی (TCR): ±100 ppm/°C

• دامنه دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت نمونه‌برداری جریان (Current Sense Resistor) با دقت: برای اندازه‌گیری و نظارت بر جریان تا حدود 60 میلی‌آمپر با دقت خوب، در مدارهای کنترل دقیق، منابع تغذیه با جریان پایین یا درایورهای الئیدی.

• مقاومت‌های فیدبک دقیق (Precision Feedback Resistors): در تقویت‌کننده‌های عملیاتی (Op-Amp)، مدارهای نوسان‌ساز، فیلترهای فعال و منابع جریان ثابت برای تعیین دقیق بهره، فرکانس یا سطح جریان.

• تقسیم‌کننده ولتاژ دقیق: در مدارهای سنسور، نظارت بر ولتاژ با دقت بالا و مدارهای مرجع.

• مقاومت‌های تطبیق امپدانس (Impedance Matching): در خطوط انتقال سیگنال و مدارهای RF که به مقدار دقیق 68 اهم نیاز است (یک مقدار استاندارد در بسیاری از سیستم‌ها).

• مقاومت‌های pull-up/pull-down با دقت: در رابط‌های دیجیتال حساس که نیاز به سطح ولتاژ دقیق دارند.

• مدارهای زمان‌بندی دقیق: در ترکیب با خازن‌های با تلرانس خوب.

✅ مزایا و ویژگی‌ها:

• دقت بالا (1%): عملکرد قابل پیش‌بینی و تکرارپذیر در طراحی و تولید را تضمین می‌کند.

• پکیج 1206: اندازه استاندارد صنعتی با قابلیت مدیریت حرارتی مطلوب و مناسب برای مونتاژ انبوه.

• مقدار مقاومت پرکاربرد (68Ω): یک مقدار کلیدی و استاندارد در الکترونیک، به ویژه برای تطبیق امپدانس.

• ضریب دمایی خوب (±100 ppm/°C): پایداری دمایی مناسبی برای کاربردهای حرفه‌ای و صنعتی ارائه می‌دهد.

• ولتاژ کاری بسیار بالا (200V): ویژگی برجسته این قطعه است که امکان استفاده ایمن در مدارهای با ولتاژهای متوسط تا بالا (مانند بخش‌های صنعتی، پزشکی یا مخابراتی) را فراهم کرده و حاشیه ایمنی گسترده‌ای ایجاد می‌کند.

• دامنه دمای عملیاتی گسترده: مناسب برای کاربردهای صنعتی در شرایط سخت محیطی.

🎯 جمع‌بندی:
این مقاومت 68 اهمی 1206 با دقت 1% و TCR ±100 ppm/°C از نظر مشخصات فنی اعلامی، یک قطعه با کیفیت بالا و مناسب برای طراحی‌های حرفه‌ای و نیمه‌حساس به نظر می‌رسد. ترکیب عالی دقت، پایداری دمایی، ولتاژ کاری استثنایی و مقدار استاندارد، آن را روی کاغذ به گزینه‌ای ایده‌آل برای مدارهای دقیق آنالوگ، تطبیق امپدانس، فیدبک و کاربردهای صنعتی ولتاژ بالا تبدیل می‌کند.
