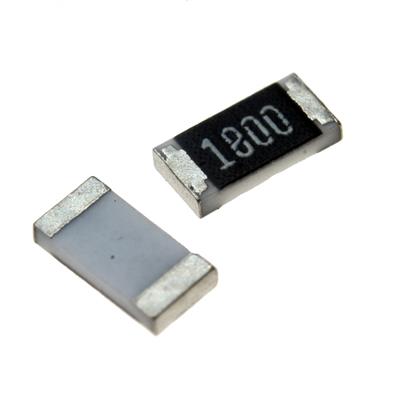

RESISTOR 180OHMS 1206 1% SMD

یک مقاومت ثابت (فیلم ضخیم) با دقت بالا (1٪) و مقدار 180 اهم است که توسط یک سازنده عمومی (Non-Brand) تولید شده است. این قطعه در پکیج سطح‌نشین استاندارد 1206 ارائه می‌شود و برای کاربردهای عمومی و نیمه‌حساس که به دقت، پایداری دمایی خوب و تحمل ولتاژ بالا نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• مقاومت اسمی: 180 Ω (اهم)

• تلرانس (دقت): ±1%

• توان نامی: 250 mW (میلی‌وات)

• ولتاژ کاری DC حداکثر: 200 V

• کاربرد: عمومی (General Application)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 180 Ω

• تلرانس: ±1%

• توان نامی در دمای 70°C: 250 mW

• حداکثر ولتاژ مجاز DC: 200 V

• ضریب دمایی (TCR): -100 ppm/°C

• دامنه دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های فیدبک دقیق (Precision Feedback Resistors): در تقویت‌کننده‌های عملیاتی (Op-Amp)، مدارهای نوسان‌ساز، فیلترهای فعال و منابع جریان ثابت برای تعیین دقیق بهره، فرکانس یا سطح جریان.

• تقسیم‌کننده ولتاژ دقیق: در مدارهای سنسور (مانند پل وتستون)، نظارت بر ولتاژ با دقت بالا و مدارهای مرجع آنالوگ.

• مقاومت‌های pull-up/pull-down با دقت: در رابط‌های دیجیتال حساس یا مدارهای منطقی که نیاز به سطح ولتاژ دقیق و تکرارپذیر دارند.

• مقاومت نمونه‌برداری جریان (Current Sense Resistor) با دقت: برای اندازه‌گیری و نظارت بر جریان‌های تا حدود 37 میلی‌آمپر با دقت خوب.

• مقاومت‌های تطبیق امپدانس (Impedance Matching): در خطوط انتقال سیگنال که به این مقدار خاص نیاز دارند.

• مدارهای زمان‌بندی دقیق: در ترکیب با خازن‌های با تلرانس خوب برای ایجاد ثابت زمانی مشخص.

✅ مزایا و ویژگی‌ها:

• دقت بالا (1%): اطمینان از عملکرد ثابت و قابل پیش‌بینی مدار، کاهش پراکندگی در تولید انبوه.

• پکیج 1206: اندازه استاندارد صنعتی با قابلیت مدیریت حرارتی خوب و مناسب برای مونتاژ ماشینی.

• ضریب دمایی خوب و منفی ثابت (-100 ppm/°C): پایداری دمایی قابل قبولی ارائه می‌دهد و پیش‌بینی رفتار آن با افزایش دما (کاهش مقدار مقاومت) ساده‌تر است.

• ولتاژ کاری بسیار بالا (200V): ویژگی برجسته این قطعه است که امکان استفاده ایمن در مدارهای با ولتاژهای متوسط تا بالا را فراهم کرده و حاشیه ایمنی بسیار گسترده‌ای ایجاد می‌کند.

• دامنه دمای عملیاتی گسترده: مناسب برای کاربردهای صنعتی.

🎯 جمع‌بندی:
این مقاومت 180 اهمی 1206 با دقت 1% و TCR -100 ppm/°C از نظر مشخصات فنی اعلامی، یک قطعه با کیفیت مناسب برای طراحی‌های دقیق و حرفه‌ای به نظر می‌رسد. ترکیب دقت، پایداری دمایی، ولتاژ کاری استثنایی و مقدار استاندارد، آن را روی کاغذ به انتخابی مطلوب برای مدارهای دقیق آنالوگ، فیدبک، تقسیم ولتاژ و کاربردهای صنعتی ولتاژ بالا تبدیل می‌کند.
