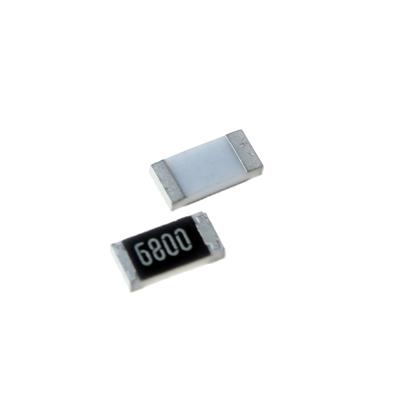

RESISTOR 680OHMS 1206 1% SMD

یک مقاومت ثابت (فیلم ضخیم) با دقت بالا (1٪) و مقدار 680 اهم است که توسط یک سازنده عمومی (Non-Brand) تولید شده است. این قطعه در پکیج سطح‌نشین استاندارد 1206 ارائه می‌شود و برای کاربردهای عمومی و نیمه‌حساس که به دقت، پایداری دمایی مناسب و تحمل ولتاژ بالا نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• مقاومت اسمی: 680 Ω (اهم)

• تلرانس (دقت): ±1%

• توان نامی: 250 mW (میلی‌وات)

• ولتاژ کاری DC حداکثر: 200 V

• کاربرد: عمومی (General Application)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 680 Ω

• تلرانس: ±1%

• توان نامی در دمای 70°C: 250 mW

• حداکثر ولتاژ مجاز DC: 200 V

• ضریب دمایی (TCR): ±100 ppm/°C

• دامنه دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های فیدبک دقیق (Precision Feedback Resistors): در تقویت‌کننده‌های عملیاتی (Op-Amp)، منابع جریان ثابت، مدارهای نوسان‌ساز و فیلترهای فعال برای تنظیم دقیق بهره، جریان یا فرکانس.

• تقسیم‌کننده ولتاژ دقیق: در مدارهای سنسور (مانند پل‌های اندازه‌گیری)، نظارت بر ولتاژ با دقت بالا و مدارهای مرجع آنالوگ.

• مقاومت‌های pull-up/pull-down با دقت: در رابط‌های دیجیتال یا مدارهای منطقی که نیاز به سطح ولتاژ دقیق و تکرارپذیر دارند.

• مقاومت نمونه‌برداری جریان (Current Sense Resistor) با دقت: برای اندازه‌گیری و نظارت بر جریان‌های بسیار پایین (تا حدود 19 میلی‌آمپر) با دقت خوب.

• مقاومت‌های تطبیق امپدانس (Impedance Matching): در خطوط انتقال سیگنال که به این مقدار خاص نیاز دارند.

• مدارهای زمان‌بندی دقیق: در ترکیب با خازن‌های با تلرانس خوب در مدارهای RC.

✅ مزایا و ویژگی‌ها:

• دقت بالا (1%): تضمین عملکرد ثابت و قابل پیش‌بینی مدار و کاهش واریانس در تولید انبوه.

• پکیج 1206: اندازه استاندارد صنعتی با قابلیت مدیریت حرارتی خوب و مناسب برای مونتاژ ماشینی.

• ضریب دمایی خوب (±100 ppm/°C): پایداری دمایی قابل قبولی برای اکثر کاربردهای حرفه‌ای و صنعتی ارائه می‌دهد.

• ولتاژ کاری بسیار بالا (200V): ویژگی متمایزکننده این قطعه است که امکان استفاده ایمن در مدارهای با ولتاژهای متوسط تا بالا را فراهم کرده و حاشیه ایمنی بسیار گسترده‌ای ایجاد می‌کند.

• دامنه دمای عملیاتی گسترده: مناسب برای کاربردهای صنعتی در شرایط مختلف.

🎯 جمع‌بندی:
این مقاومت 680 اهمی 1206 با دقت 1% و TCR ±100 ppm/°C از نظر مشخصات فنی اعلامی، یک قطعه با عملکرد عالی برای طراحی‌های دقیق و حرفه‌ای به نظر می‌رسد. ترکیب دقت بالا، پایداری دمایی مناسب، ولتاژ کاری استثنایی و مقدار استاندارد، آن را روی کاغذ به انتخابی ایده‌آل برای مدارهای دقیق آنالوگ، فیدبک، تقسیم ولتاژ و کاربردهای صنعتی ولتاژ بالا تبدیل می‌کند.
