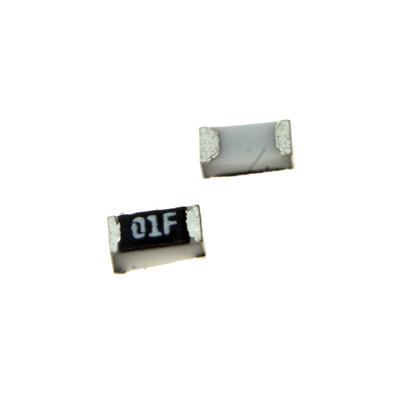

RESISTOR 10MΩ 1% 0603
یک مقاومت ثابت با مقدار بسیار بالا و دقت بالا (Precision Very High-Value / High-Megohm Fixed Resistor) از نوع عمومی و بدون برند (Non-Brand) است که در پکیج مینیاتوری 0603 ارائه می‌شود. این قطعه برای کاربردهای بسیار تخصصی که نیاز به مقادیر مقاومت در محدوده مگااهم با دقت بهبودیافته در فضای فوق‌العاده محدود دارند، طراحی شده است.

🧩 مشخصات کلی:

• مقدار مقاومت: 10 مگا اهم (10MΩ)

• تلرانس (دقت): ±1%

• توان نامی: 100mW (0.1W)

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 10MΩ

• حداکثر توان نامی (Pd): 100mW

• تلرانس: ±1%

• حداکثر ولتاژ کاری DC: 75V

• ضریب دمایی (TCR): ±200 ppm/°C

• دامنه دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی (تخصصی و حساس):

• مدارهای فیدبک با امپدانس بسیار بالا در تقویت‌کننده‌های عملیاتی پیکربندی شده به عنوان تقویت کننده‌های Transimpedance (TIA) دقیق برای سنسورهای جریان بسیار کم مانند فتودیودها، سنسورهای یون و آشکارسازهای تشعشع

• مقاومت‌های Pull-up/Pull-down با مصرف توان ناچیز در مدارهای با حساسیت فوق‌العاده بالا به مصرف جریان در حالت خواب (Sleep Mode) مانند RTCها و مدارهای نگهدارنده حافظه

• مدارهای نمونه‌برداری و نگهداری (Sample & Hold) با نشت جریان حداقلی برای کاربردهای داده‌برداری دقیق

• مقاومت‌های نشت (Bleeder Resistors) دقیق در مدارهای ولتاژ بالا با جریان میکروآمپر

• کاربردهای آزمایشگاهی، اندازه‌گیری دقیق و پزشکی مانند پروب‌های اسیلوسکوپ با امپدانس بالا، تجهیزات تست عایق و مانیتورینگ فیزیولوژیک

✅ مزایا:

• اندازه بسیار کوچک (0603): امکان قرارگیری در طراحی‌های فوق‌فشرده و مینیاتوری را فراهم می‌کند.

• دقت بالا (1%): برای یک مقاومت با این مقدار بسیار بالا، دقت قابل توجهی ارائه می‌دهد.

• مقدار مقاومت بسیار بالا (10MΩ): امکان کار با جریان‌های در حد نانوآمپر و طراحی مدارهای با مصرف توان فوق‌العاده پایین.

• ولتاژ کاری 75V: مناسب برای بسیاری از کاربردهای ولتاژ متوسط در اندازه‌گیری.

• دامنه دمای عملیاتی گسترده: امکان استفاده در کاربردهای صنعتی را فراهم می‌کند.

🎯 جمع‌بندی:
این مقاومت 10 مگا اهمی با تلرانس 1% در پکیج 0603، یک قطعه فوق‌العاده تخصصی و چالش‌برانگیز برای کاربردهای حساس و دقیقی است که به مقادیر مقاومت بسیار بالا با دقت بهبودیافته در فضای حداقلی نیاز دارند. این قطعه برای مدارهای اندازه‌گیری جریان بسیار کم، مدارهای زمان‌بندی طولانی دقیق و کاربردهای با مصرف توان فوق‌پایین در طراحی‌های مدرن فشرده قابل توجه است. با این حال، استفاده موفقیت‌آمیز از آن مستلزم رعایت بالاترین استانداردهای طراحی PCB، نظافت ساخت، انتخاب مواد و درک عمیق اثرات پارازیتی است. این مقاومت تنها برای طراحان بسیار با تجربه در حوزه مدارهای آنالوگ دقیق، کم‌نویز و کم‌جریان توصیه می‌شود و برای کاربردهای عمومی مناسب نیست.
