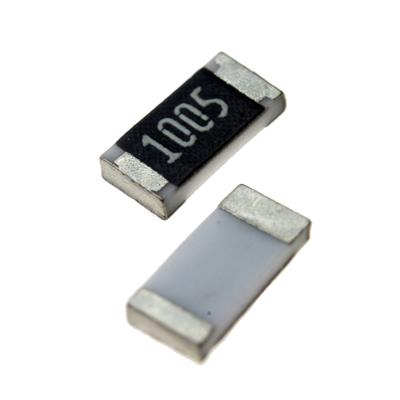

RESISTOR 10MOHMS 1206 1% SMD

یک مقاومت ثابت (فیلم ضخیم) با مقدار فوق‌العاده بالا (10 مگااهم) و دقت 1٪ است که توسط یک سازنده عمومی (Non-Brand) تولید شده است. این قطعه در پکیج سطح‌نشین استاندارد 1206 ارائه می‌شود و یک قطعه تخصصی برای کاربردهای بسیار خاص در مدارهای با امپدانس فوق‌بالا و ولتاژ بالا محسوب می‌شود.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• مقاومت اسمی: 10 MΩ (مگااهم)

• تلرانس (دقت): ±1%

• توان نامی: 250 mW (میلی‌وات)

• ولتاژ کاری DC حداکثر: 200 V

• کاربرد: عمومی (General Application)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 10 MΩ

• تلرانس: ±1%

• حداکثر ولتاژ مجاز DC: 200 V

• ضریب دمایی (TCR): ±200 ppm/°C

• دامنه دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی و بسیار تخصصی:

• مقاومت‌های فیدبک در مدارهای امپدانس فوق‌بالا: در پیکربندی‌های خاصی از تقویت‌کننده‌های عملیاتی (Op-Amp) برای اهداف یکپارچه‌سازی (Integrator) با ثابت زمانی بسیار طولانی یا مدارهای با بهره بسیار بالا.

• بار (Load) برای منابع جریان ثابت با محدوده ولتاژ خروجی بسیار بالا.

• مقاومت‌های نشت (Bleeder Resistors) ولتاژ بالا با دقت: برای تخلیه کنترل‌شده و دقیق‌تر بار از خازن‌های ولتاژ بالا در سیستم‌های حساس.

• مدارهای اندازه‌گیری مقاومت بسیار بالا: در برخی تجهیزات آزمایشگاهی یا سنسورهای تخصصی.

• مقاومت‌های pull-up/pull-down با جریان کشی ناچیز (نانوآمپر) و دقت: در مدارهای فوق‌کم‌مصرف که هم به دقت سطح ولتاژ و هم به حداقل مصرف توان نیاز است.

✅ مزایا و ویژگی‌ها:

• دقت بالا (1%) برای مقدار فوق‌بالا: این ترکیب نادر، امکان طراحی مدارهای دقیق با جریان‌های کاری نانوآمپری را فراهم می‌کند.

• پکیج 1206: اندازه متداول که نسبت به سایزهای کوچکتر، فضای بهتری برای فاصله‌گذاری الکتریکی در ولتاژهای بالا فراهم می‌کند.

• مقدار مقاومت فوق‌العاده بالا (10MΩ): امکان طراحی مدارهایی با جریان کاری در حد نانوآمپر را می‌سازد.

• ولتاژ کاری بالا (200V): ویژگی حیاتی برای کار با چنین مقدار مقاومت بالا در مدارهای ولتاژ متوسط.

• توان 250mW: با توجه به جریان‌های کاری ناچیز، این توان بسیار زیاد و کافی است.

🎯 جمع‌بندی:
این مقاومت 10 مگااهمی 1206 با دقت 1% یک قطعه بسیار تخصصی، حساس و با چالش‌های عملیاتی فوق‌العاده زیاد است. اگرچه مشخصات آن روی کاغذ برای کاربردهای آزمایشگاهی یا سیستم‌های دقیق با امپدانس فوق‌بالا جذاب به نظر می‌رسد،
