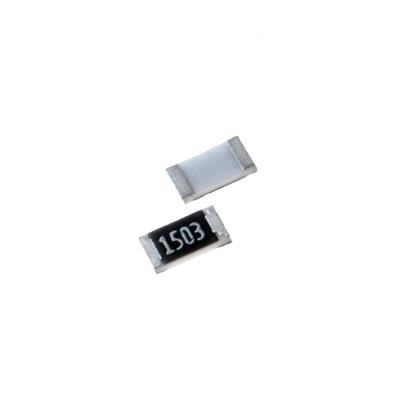

مقاومت 150 کیلو اهم 1 درصد 1206 smd از خانواده مقاومت اس ام دی میباشد. ویژگیهای فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:
RESISTOR 150KOHMS 1206 1% SMD
یک مقاومت ثابت (فیلم ضخیم) با دقت بالا (1٪) و مقدار 150 کیلواهم است که توسط یک سازنده عمومی (Non-Brand) تولید شده است. این قطعه در پکیج سطحنشین استاندارد 1206 ارائه میشود و برای کاربردهای عمومی و نیمهحساس که به دقت، پایداری دمایی مناسب و تحمل ولتاژ بالا نیاز دارند، طراحی شده است.
🧩 مشخصات کلی:
نوع: مقاومت ثابت (Fixed Resistor)
کاربرد: عمومی (General Application)
💡 کاربردهای اصلی:
تقسیمکننده ولتاژ دقیق (Precision Voltage Dividers): در مدارهای نظارت بر ولتاژهای بالا (مانند در منابع تغذیه سوئیچینگ، باتریها یا خطوط صنعتی) با دقت خوب.
مقاومتهای فیدبک دقیق (Precision Feedback Resistors): در تقویتکنندههای عملیاتی (Op-Amp) و مدارهای فیلتر برای تنظیم دقیق بهره.
مقاومتهای pull-up/pull-down با دقت: در خطوط دیجیتال حساس یا مدارهای منطقی که نیاز به سطح ولتاژ دقیق و تکرارپذیر دارند.
مقاومتهای نشت (Bleeder Resistors) دقیق: در خازنهای با ولتاژ کاری بالا (تا 200V) برای تخلیه کنترلشده بار باقیمانده.
مقاومتهای بایاس (Bias Resistors) در مدارهای امپدانس بالا: برای تنظیم دقیق نقطه کار در مراحل ورودی تقویتکنندههای آنالوگ حساس.
مدارهای زمانبندی با ثابت زمانی طولانی و دقیق: در ترکیب با خازنهای با تلرانس خوب.
✅ مزایا و ویژگیها:
دقت بالا (1%): قابلیت اطمینان و تکرارپذیری طراحی را بهبود میبخشد و خطای تولید را کاهش میدهد.
پکیج 1206: اندازه استاندارد صنعتی با قابلیت اتلاف حرارت خوب و فاصلهگذاری الکتریکی مناسب برای ولتاژهای بالا.
مقدار مقاومت بالا (150kΩ): مناسب برای طراحی مدارهایی با جریان کاری در حد میکروآمپر و مصرف توان بسیار پایین.
ضریب دمایی خوب (±100 ppm/°C): پایداری دمایی قابل قبولی برای اکثر کاربردهای حرفهای و صنعتی ارائه میدهد.
ولتاژ کاری بسیار بالا (200V): ویژگی برجسته این قطعه است که امکان استفاده ایمن در مدارهای با ولتاژهای متوسط تا بالا را فراهم کرده و حاشیه ایمنی گستردهای ایجاد میکند.
دامنه دمای عملیاتی گسترده: مناسب برای کاربردهای صنعتی در محدوده دمایی وسیع.
🎯 جمعبندی:
این مقاومت 150 کیلواهمی 1206 با دقت 1% و TCR ±100 ppm/°C از نظر مشخصات فنی اعلامی، یک قطعه با کیفیت بالا برای طراحیهای دقیق در ولتاژهای بالا به نظر میرسد. ترکیب دقت، پایداری دمایی، ولتاژ کاری استثنایی و توان مناسب، آن را روی کاغذ به گزینهای ایدهآل برای تقسیمکنندههای ولتاژ دقیق، مدارهای فیدبک حساس و کاربردهای صنعتی با ولتاژ بالا تبدیل میکند.
| Features | انتخاب ویژگی | |
|---|---|---|
| Resistance | 150 kΩ | |
| Power Rating | 250 mW | |
| Tolerance | 1 % | |
| Voltage Rating DC | 200 V | |
| Temperature Coefficient (Min) | -100 PPM/°C | |
| Temperature Coefficient (Max) | +100 PPM/°C | |
| Application | General Application | |
| Termination Style | SMD | |
| Minimum Operating Temperature | -55 °C | |
| Maximum Operating Temperature | +155 °C | |
| Brand | Non-Brand | |
| Package | 1206 | |
