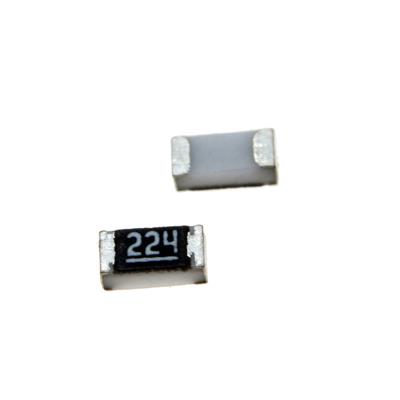

RESISTOR 220KΩ 1% 0603
یک مقاومت ثابت با مقدار بسیار بالا و دقت بالا (Precision High-Value Fixed Resistor) از نوع عمومی و بدون برند (Non-Brand) است که در پکیج مینیاتوری 0603 ارائه می‌شود. این قطعه برای کاربردهای حساس به فضا که نیاز به دقت خوب و پایداری دمایی مناسب در مقادیر مقاومت کیلواهمی بسیار بالا دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت با دقت بالا (Precision Thick Film Fixed Resistor)

• مقدار مقاومت: 220 کیلو اهم (220kΩ)

• تلرانس (دقت): ±1%

• توان نامی: 100mW (0.1W)

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 220kΩ

• حداکثر توان نامی (Pd): 100mW

• تلرانس: ±1%

• حداکثر ولتاژ کاری DC: 75V

• ضریب دمایی (TCR): ±100 ppm/°C

• دامنه دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های فیدبک (Feedback) با بهره بسیار بالا در تقویت کننده‌های عملیاتی، مدارهای نوسان‌ساز کم‌فرکانس و فیلترهای فعال مرتبه بالا

• مقاومت‌های Pull-up/Pull-down دقیق با مصرف توان فوق‌العاده کم در رابط‌های دیجیتال کم‌مصرف و حالت خواب عمیق (Deep Sleep)

• مقاومت‌های بایاس (Bias Resistors) با جریان بیس نانومپری در تقویت کننده‌های ترانزیستوری و مدارهای آنالوگ با امپدانس ورودی فوق‌العاده بالا

• مدارهای زمان‌بندی (Timing Circuits) با ثابت زمانی بسیار طولانی در conjunction با خازن‌های کوچک

• کاربردهای تخصصی در الکترونیک پیشرفته، پزشکی و اندازه‌گیری که نیاز به دقت و قابلیت اطمینان بالا در مقادیر مقاومت کیلواهمی بسیار بالا دارند

✅ مزایا:

• اندازه بسیار کوچک (0603): مناسب برای طراحی‌های فوق‌فشرده و مینیاتوری.

• دقت بالا (1%): عملکرد قابل پیش‌بینی و تکرارپذیر برای مدارهای دقیق.

• ضریب دمایی خوب (±100 ppm/°C): پایداری دمایی قابل قبول برای اکثر کاربردهای غیرحساس.

• مقدار مقاومت استاندارد (220kΩ): مقدار پرکاربرد در بسیاری از طراحی‌های الکترونیکی.

• ولتاژ کاری 75V: برای اکثر کاربردهای سیگنال و توان کم‌ولتاژ کافی است.

• دامنه دمای عملیاتی گسترده: امکان استفاده در کاربردهای صنعتی.

🎯 جمع‌بندی:
این مقاومت 220 کیلو اهمی با تلرانس 1% در پکیج 0603، یک قطعه دقیق و فشرده برای کاربردهای کم‌مصرف و حساس است. با TCR نسبتاً خوب (±100 ppm/°C) و دقت 1%، این قطعه برای مدارهای تقسیم ولتاژ دقیق با نسبت فوق‌العاده بالا، مقاومت‌های فیدبک دقیق و کاربردهای فوق‌کم‌مصرف در طراحی‌های فشرده مانند دستگاه‌های همراه، ماژول‌های IoT و سیستم‌های embedded با محدودیت توان شدید مناسب است. اگرچه حساسیت بالا به عوامل محیطی و محدودیت توان، استفاده آن را به کاربردهای کم‌جریان و در محیط‌های کنترل‌شده محدود می‌کند، اما برای طراحی‌های پیشرفته سیگنال و کنترل در الکترونیک مدرن یک انتخاب استراتژیک محسوب می‌شود. این مقاومت نیازمند توجه ویژه به کیفیت ساخت، نظافت برد و طراحی دقیق PCB می‌باشد.
