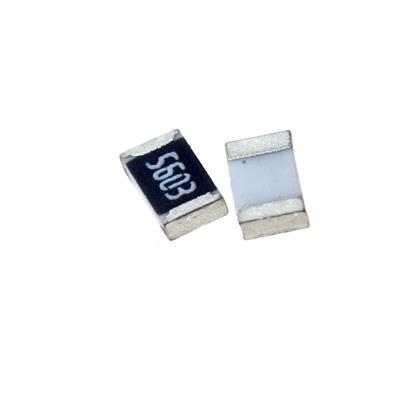

RESISTOR 560KOHMS 0805 1% SMD
یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت بسیار بالا (نزدیک به مقادیر مگااهم). این قطعه در پکیج فشرده 0805 ارائه میشود و برای کاربردهای تخصصیای طراحی شده که نیازمند جریانهای فوقالعاده کم، امپدانس ورودی بسیار بالا یا ایجاد ثابتهای زمانی طولانیمدت هستند. استفاده از آن مستلزم ملاحظات طراحی پیشرفته و آگاهی از محدودیتهای فناوری فیلم ضخیم در چنین مقادیر بالایی است.
🧩 مشخصات کلی:
-
نوع: مقاومت ثابت (Fixed Resistor)
-
فناوری: فیلم ضخیم (Thick Film)
-
مقدار مقاومت: 560 کیلواهم (kΩ)
-
تحمل (دقت): ±1%
-
توان نامی (Rating): 125mW (0.125W)
-
نوع بستهبندی: 0805 (2012 متریک) - SMD/SMT
-
برند/سازنده: عمومی (Non-Brand)
⚙️ مشخصات فنی کلیدی:
-
مقدار مقاومت: 560kΩ
-
حداکثر توان قابل تحمل: 125mW
-
حداکثر ولتاژ کاری: 150VDC
-
تحمل (تلورانس): ±1%
-
ضریب دمایی (TCR): ±100 ppm/°C (محدوده: -100 تا +100 ppm/°C)
-
دمای عملیاتی: -55°C تا +155°C
💡 کاربردهای اصلی:
-
مقاومت فیدبک در تقویتکنندههای جریان-ولتاژ (TIA) با بهره بسیار بالا: برای سنسورهایی با جریان خروجی بسیار ضعیف (فتودیودها در حالت فتومتریک).
-
مدارهای زمانبندی RC با ثابت زمانی فوقالعاده طولانی: در ترکیب با خازنهای چند میکروفارادی یا دهها میکروفاراد برای ایجاد تأخیرهایی در حد دقیقه.
-
مقاومتهای کشش (Pull-up/Pull-down) برای مدارهای با مصرف انرژی فوقالعاده پایین (Nano-power): در طراحیهای که جریان نشتی باید در حد پیکوآمپر نگه داشته شود.
-
مقاومتهای بار در مدارهای آزمایشی و شبیهسازی.
-
کاربردهای خاص در ابزار دقیق، فوتونیک و طراحیهای کممصرف حساس.
✅ مزایا:
-
دستیابی به امپدانس بسیار بالا در فضای کم: امکان طراحی مدارهای فشرده با حساسیت فوقالعاده.
-
TCR نسبتاً خوب برای این محدوده: ±100 ppm/°C برای یک مقاومت فیلم ضخیم با این مقدار، قابل قبول است.
-
ولتاژ کاری 150V: از نظر تئوری حاشیه ایمنی بالایی دارد.
🎯 جمعبندی:
این مقاومت 560 کیلواهم در پکیج 0805 با دقت 1%، یک قطعه فوقتخصصی با محدودیتهای شدید و نیازمند مهارت طراحی سطح بالا است. در حالی که امکان دستیابی به امپدانس بسیار بالا را در فضای فشرده فراهم میکند، اما چالشهای مربوط به نشت جریان، نویز و پایداری، استفاده از آن را بسیار دشوار و برای طراحان غیرمتخصص نامناسب میسازد. این مقاومت برای کاربردهای عمومی به هیچ وجه توصیه نمیشود. حتی برای کاربردهای تخصصی، مقاومتهای فیلم نازک (Thin Film) با تلورانس و TCR بهتر، اگرچه گرانتر، تنها انتخاب عملی و قابل اطمینان برای دستیابی به عملکرد واقعی هستند. استفاده از این قطعه بدون دانش عمیق، به احتمال زیاد منجر به شکست طراحی میشود.
