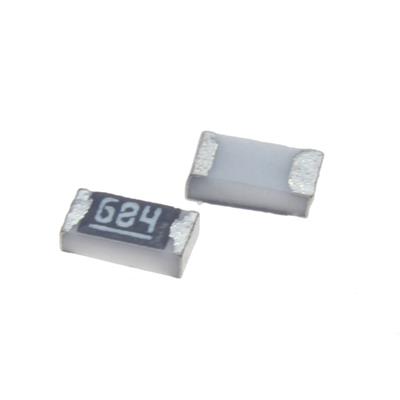

RESISTOR 680KΩ 1% 0603
یک مقاومت ثابت با مقدار بسیار بالا و دقت بالا (Precision Ultra-High Value Fixed Resistor) از نوع عمومی و بدون برند (Non-Brand) است که در پکیج مینیاتوری 0603 ارائه می‌شود. این قطعه برای کاربردهای بسیار تخصصی و حساس به فضا که نیاز به دقت خوب و پایداری دمایی مناسب در مقادیر مقاومت نزدیک به 0.7 مگااهم دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت با دقت بالا (Precision Thick Film Fixed Resistor)

• مقدار مقاومت: 680 کیلو اهم (680kΩ)

• تلرانس (دقت): ±1%

• توان نامی: 100mW (0.1W)

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 680kΩ

• حداکثر توان نامی (Pd): 100mW

• تلرانس: ±1%

• حداکثر ولتاژ کاری DC: 75V

• ضریب دمایی (TCR): ±100 ppm/°C

• دامنه دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مدارهای تقسیم ولتاژ دقیق با نسبت فوق‌العاده بالا (Precision Ultra-High-Ratio Voltage Divider) برای سیستم‌های اندازه‌گیری ولتاژ با دقت بالا و پروب‌های اسیلوسکوپ

• مقاومت‌های فیدبک (Feedback) با بهره بسیار بالا در تقویت کننده‌های عملیاتی پیکربندی به عنوان اینترگراتور (Integrators) و تقویت کننده‌های لگاریتمی

• مقاومت‌های Pull-up/Pull-down با مصرف توان فوق‌کم (نانومتری) در مدارهای حالت خواب فوق‌عمیق (Ultra-Deep Sleep) و حفظ تنظیمات حافظه‌های فرار

• مقاومت‌های بایاس (Bias Resistors) با جریان بیس در حد پیکوآمپر در مدارهای آنالوگ حساس، پیش‌تقویت کننده‌های با نویز بسیار کم و سنسورهای زیستی

• مدارهای زمان‌بندی (Timing Circuits) با ثابت زمانی فوق‌طولانی در conjunction با خازن‌های با کیفیت بالا و نشت پایین

• کاربردهای آزمایشگاهی، پزشکی و اندازه‌گیری دقیق که نیاز به کار با جریان‌های فوق‌پایین و حفظ دقت دارند

✅ مزایا:

• اندازه بسیار کوچک (0603): امکان قرارگیری در طراحی‌های فوق‌فشرده و مینیاتوری را فراهم می‌کند.

• دقت بالا (1%): برای یک مقاومت با این مقدار بسیار بالا، دقت قابل توجه و ارزشمندی ارائه می‌دهد.

• ضریب دمایی خوب (±100 ppm/°C): پایداری دمایی قابل قبول برای چنین مقدار مقاومت بالایی.

• مقدار مقاومت استاندارد (680kΩ): مقدار پرکاربرد در بسیاری از طراحی‌های تخصصی الکترونیکی.

• ولتاژ کاری 75V: مناسب برای بسیاری از کاربردهای ولتاژ متوسط در اندازه‌گیری.

• دامنه دمای عملیاتی گسترده: امکان استفاده در کاربردهای صنعتی کنترل‌شده را فراهم می‌کند.

🎯 جمع‌بندی:
این مقاومت 680 کیلو اهمی با تلرانس 1% در پکیج 0603، یک قطعه فوق‌العاده تخصصی و چالش‌برانگیز برای کاربردهای حساس و دقیق با جریان فوق‌پایین است. این قطعه برای مدارهای اندازه‌گیری دقیق، سیستم‌های کم‌مصرف فوق‌پیشرفته و کاربردهای تخصصی آنالوگ در طراحی‌های مدرن فشرده قابل توجه است. استفاده موفقیت‌آمیز از آن مستلزم رعایت بالاترین استانداردهای طراحی PCB، نظافت ساخت، انتخاب مواد و درک عمیق اثرات پارازیتی است. این مقاومت تنها برای طراحان بسیار با تجربه در حوزه مدارهای آنالوگ دقیق، کم‌نویز و کم‌جریان توصیه می‌شود و به هیچ وجه برای کاربردهای عمومی مناسب نیست. موفقیت در استفاده از این قطعه بیشتر از هر چیز به دانش و دقت طراح وابسته است.
