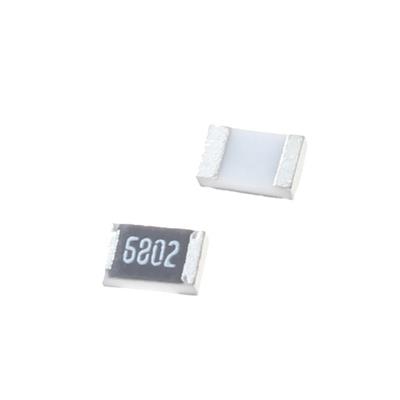

RESISTOR 68KOHMS 0805 1% SMD
یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت بالا و پرکاربرد. این قطعه در پکیج استاندارد 0805 ارائه میشود و با مقاومت اسمی 68 کیلواهم، یکی از مقادیر کلیدی و بسیار رایج در سری E24 است که به طور گسترده در مدارهای تقسیم ولتاژ، بایاس، زمانبندی و به عنوان مقاومتهای Pull-up یا بار با امپدانس بالا استفاده میشود.
🧩 مشخصات کلی:
-
نوع: مقاومت ثابت (Fixed Resistor)
-
فناوری: فیلم ضخیم (Thick Film)
-
مقدار مقاومت: 68 کیلواهم (kΩ)
-
تحمل (دقت): ±1%
-
توان نامی (Rating): 125mW (0.125W)
-
نوع بستهبندی: 0805 (2012 متریک) - SMD/SMT
-
برند/سازنده: عمومی (Non-Brand)
⚙️ مشخصات فنی کلیدی:
-
مقدار مقاومت: 68kΩ
-
حداکثر توان قابل تحمل: 125mW
-
حداکثر ولتاژ کاری: 150VDC
-
تحمل (تلورانس): ±1%
-
ضریب دمایی (TCR): ±100 ppm/°C (محدوده: -100 تا +100 ppm/°C)
-
دمای عملیاتی: -55°C تا +155°C
💡 کاربردهای اصلی:
-
تقسیمکننده ولتاژ استاندارد: اغلب در ترکیب با مقاومتهای 10kΩ، 22kΩ، 100kΩ یا 47kΩ برای ایجاد نسبتهای تقسیم ولتاژ رایج و دقیق در مدارهای سنسور، مبدلهای آنالوگ به دیجیتال (ADC) و مدارهای مرجع.
-
مقاومتهای Pull-up با امپدانس بالا: برای خطوطی که نیاز به جریان کشی بسیار کم دارند، مانند پایههای ورودی آنالوگ، خطوط کنترلی کممصرف یا در کنار سنسورهای خاص.
-
مقاومتهای بایاس در تقویتکنندههای عملیاتی و ترانزیستوری: برای تنظیم نقطه کار با جریان بایاس بسیار پایین.
-
مدارهای زمانبندی RC: در ترکیب با خازنها برای تولید ثابتهای زمانی در محدوده چند ده میلیثانیه تا چند ثانیه.
-
مقاومتهای بار (Load Resistors) در خروجی مدارهای آنالوگ.
-
کاربردهای عمومی در منابع تغذیه، تقویتکنندههای صوتی، مدارهای فیلتر و کنترل.
✅ مزایا:
-
مقدار مقاومت بنیادی و پرکاربرد: 68kΩ یک مقدار استاندارد و حیاتی در طراحیهای آنالوگ و ابزار دقیق است.
-
TCR نسبتاً خوب (±100 ppm/°C): پایداری دمایی بهتر از استاندارد قدیمی مقاومتهای فیلم ضخیم (±400 ppm/°C).
-
ولتاژ کاری 150V: حاشیه ایمنی عالی برای اغلب کاربردهای ولتاژ پایین و متوسط.
-
توان 125mW: کاملاً کافی برای کاربردهای سیگنالی و با جریان پایین این مقاومت.
🎯 جمعبندی:
این مقاومت 68 کیلواهم در پکیج 0805 با دقت 1% و TCR ±100 ppm/°C، یک قطعه اساسی، قابل اعتماد و همهکاره در جعبه ابزار هر مهندس الکترونیک است. این مقاومت تعادل مناسبی بین عملکرد، هزینه و در دسترس بودن را ارائه میدهد و برای اکثر کاربردهای عمومی، نمونهسازی اولیه و محصولات غیرحساس به دقت بالا، یک انتخاب استاندارد، مطمئن و مقرونبهصرفه محسوب میشود. داشتن آن در انبار یک ضرورت عملی است.
