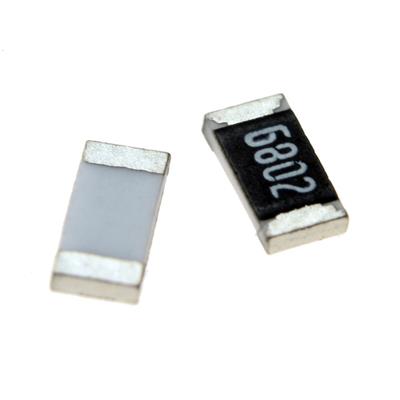

RESISTOR 68KOHMS 1206 1% SMD

یک مقاومت ثابت (فیلم ضخیم) با دقت بالا (1٪) و مقدار 68 کیلواهم است که توسط یک سازنده عمومی (Non-Brand) تولید شده است. این قطعه در پکیج سطح‌نشین استاندارد 1206 ارائه می‌شود و برای کاربردهای عمومی و نیمه‌حساس که به دقت، پایداری دمایی مناسب و تحمل ولتاژ بالا نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• مقاومت اسمی: 68 kΩ (کیلواهم)

• تلرانس (دقت): ±1%

• توان نامی: 250 mW (میلی‌وات)

• ولتاژ کاری DC حداکثر: 200 V

• کاربرد: عمومی (General Application)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 68 kΩ

• تلرانس: ±1%

• حداکثر ولتاژ مجاز DC: 200 V

• ضریب دمایی (TCR): ±100 ppm/°C

• دامنه دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های فیدبک دقیق (Precision Feedback Resistors): در تقویت‌کننده‌های عملیاتی (Op-Amp)، مدارهای نوسان‌ساز، فیلترهای فعال و منابع جریان ثابت برای تنظیم دقیق بهره، فرکانس یا سطح جریان.

• تقسیم‌کننده ولتاژ دقیق: در مدارهای سنسور، نظارت بر ولتاژ با دقت بالا و مدارهای مرجع آنالوگ.

• مقاومت‌های pull-up/pull-down با دقت: در رابط‌های دیجیتال حساس که نیاز به سطح ولتاژ دقیق و تکرارپذیر دارند.

• مقاومت‌های بایاس (Bias Resistors) در مدارهای امپدانس بالا: برای تنظیم دقیق نقطه کار در مراحل ورودی تقویت‌کننده‌های آنالوگ حساس.

• مقاومت‌های نشت (Bleeder Resistors) دقیق: در خازن‌های با ولتاژ کاری بالا (تا 200V) برای تخلیه کنترل‌شده بار باقیمانده.

• مدارهای زمان‌بندی با ثابت زمانی طولانی و دقیق: در ترکیب با خازن‌های با تلرانس خوب.

✅ مزایا و ویژگی‌ها:

• دقت بالا (1%): قابلیت اطمینان و تکرارپذیری طراحی را بهبود می‌بخشد و خطای تولید را کاهش می‌دهد.

• پکیج 1206: اندازه استاندارد صنعتی با قابلیت اتلاف حرارت خوب و فاصله‌گذاری الکتریکی مناسب برای ولتاژهای بالا.

• ضریب دمایی خوب (±100 ppm/°C): پایداری دمایی قابل قبولی برای اکثر کاربردهای حرفه‌ای و صنعتی ارائه می‌دهد.

• ولتاژ کاری بسیار بالا (200V): ویژگی برجسته این قطعه است که امکان استفاده ایمن در مدارهای با ولتاژهای متوسط تا بالا را فراهم کرده و حاشیه ایمنی گسترده‌ای ایجاد می‌کند.

• دامنه دمای عملیاتی گسترده: مناسب برای کاربردهای صنعتی در محدوده دمایی وسیع.

🎯 جمع‌بندی:
این مقاومت 68 کیلواهمی 1206 با دقت 1% و TCR ±100 ppm/°C از نظر مشخصات فنی اعلامی، یک قطعه با کیفیت بالا برای طراحی‌های دقیق در ولتاژهای بالا به نظر می‌رسد. ترکیب دقت، پایداری دمایی، ولتاژ کاری استثنایی و مقدار استاندارد، آن را روی کاغذ به گزینه‌ای ایده‌آل برای مدارهای دقیق آنالوگ، فیدبک، تقسیم ولتاژ و کاربردهای صنعتی با ولتاژ بالا تبدیل می‌کند
