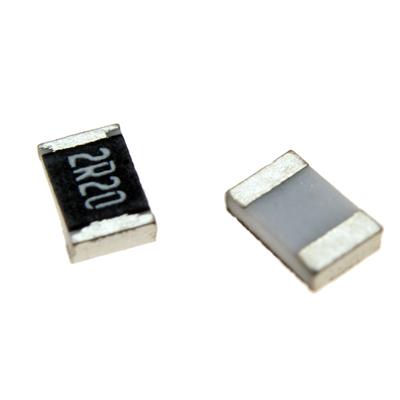

RESISTOR 2.2OHMS 0805 1% SMD

یک مقاومت ثابت با مقدار مقاومت بسیار پایین از نوع SMD. این قطعه در پکیج نسبتاً بزرگ‌تر و با توان بالاتر 0805 ارائه می‌شود که آن را برای کاربردهای توانی و جریانی با قابلیت اطمینان بیشتر بهینه می‌سازد. مقاومت 2.2 اهم یک مقدار کلیدی در محدوده اهم‌های بسیار پایین است که عمدتاً در کاربردهای کنترل جریان، سنس جریان و تضعیف سیگنال‌ها با اتلاف پایین به کار می‌رود.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 2.2 اهم (Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 125mW (0.125W)

• نوع بسته‌بندی: 0805 (2012 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 2.2Ω

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری DC: 150VDC

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): ±200 ppm/°C (محدوده: -200 تا +200 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت سنس جریان (Current Sense Resistor): برای اندازه‌گیری جریان‌های نسبتاً بالا (صدها میلی‌آمپر تا چند آمپر) با ایجاد افت ولتاژ قابل اندازه‌گیری اما کم

• مقاومت محدودکننده جریان پیش‌رانه (Inrush Current Limiter): در مسیر ورودی منبع تغذیه برای محدود کردن جریان هجوم اولیه به خازن‌های ورودی.

• مقاومت تضعیف‌کننده (Damping Resistor): در خروجی منابع تغذیه سوییچینگ یا در مسیر سیگنال برای کاهش Overshoot و نوسانات.

• مقاومت تطبیق امپدانس با تلفات کم: در برخی مدارهای RF یا خطوط انتقال که نیاز به تطبیق با حفظ توان سیگنال دارند.

• مقاومت فیدبک جریان در رگولاتورها و درایورهای سوئیچینگ.

• کاربردهای عمومی در مدارهای قدرت پایین، درایورهای موتور کوچک و سیستم‌های باتری.

✅ مزایا:

• مقدار مقاومت پایین و پرکاربرد: 2.2Ω یک مقدار استاندارد ایده‌آل برای ایجاد افت ولتاژ سنس مناسب

• پکیج 0805 با توان بالاتر (125mW): تحمل توان بیشتر نسبت به پکیج‌های کوچک‌تر (مثل 0603 با 100mW)، که برای مقادیر مقاومت پایین و جریان‌های نسبتاً بالاتر حیاتی است.

• ولتاژ کاری بسیار بالا (150V): حاشیه ایمنی فوق‌العاده برای استفاده در مدارهای با ولتاژهای بالاتر، اگرچه محدودیت اصلی در این مقدار مقاومت، جریان و توان است.

• استحکام مکانیکی و حرارتی بهتر: پکیج بزرگ‌تر 0805 انتقال حرارت بهتری دارد و در برابر تنش‌های مکانیکی و حرارتی مقاوم‌تر است.

🎯 جمع‌بندی:
این مقاومت 2.2 اهم در پکیج 0805 با دقت 1%، یک قطعه کاربردی برای کاربردهای عمومی با جریان متوسط و غیردقیق است. نقطه قوت آن ارائه یک مقدار مقاومت پایین و مفید در پکیجی با استحکام و تحمل توان بهتر است. با این حال، TCR بسیار وسیع آن (±200 ppm/°C) یک محدودیت جدی و تعیین‌کننده است. این مقاومت برای مدارهای غیردقیق مانند محدودکننده جریان هجوم (Inrush Limiter)، تضعیف‌کننده‌های عمومی یا سنس جریان با دقت پایین مناسب است. اما برای هرگونه کاربرد سنس جریان دقیق، اندازه‌گیری توان یا مدارهای حساس به دمای محیط، این قطعه گزینه مناسبی نیست و باید جایگزین شود. انتخاب آن باید با آگاهی کامل از محدودیت دمایی آن صورت گیرد.
