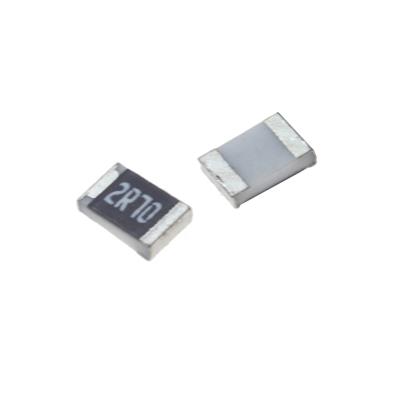

RESISTOR 2.7OHMS 0805 1% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت بسیار پایین (Low-Value). این قطعه در پکیج متداول و متعادل 0805 ارائه می‌شود که توان تحمل بالاتر و استحکام فیزیکی بهتری نسبت به سایزهای کوچک‌تر (مانند 0603) برای مدیریت جریان‌های قابل توجه فراهم می‌کند. مقاومت ۲٫۷ اهم یک مقدار کلیدی برای کاربردهای محدودکنندگی جریان، حس‌گری جریان و امپدانس پایین است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: ۲٫۷ اهم (Ω)

• تحمل (دقت): ±1٪

• توان نامی (Rating): ۱۲۵mW (۰٫۱۲۵W)

• نوع بسته‌بندی: ۰۸۰۵ (۲۰۱۲ متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: ۲٫۷Ω

• حداکثر توان قابل تحمل: ۱۲۵mW

• حداکثر ولتاژ کاری DC: ۱۵۰V

• تحمل (تلورانس): ±1٪

• ضریب دمایی (TCR): ±۴۰۰ ppm/°C (محدوده: -۴۰۰ تا +۴۰۰ ppm/°C)

• دمای عملیاتی: -۵۵°C تا +۱۵۵°C

💡 کاربردهای اصلی:

• مقاومت محدودکننده جریان هجومی (Inrush Current Limiter): برای نرم‌سازی راه‌اندازی در ورودی منابع تغذیه سوئیچینگ کوچک، مدارهای با خازن‌های نسبتاً بزرگ، یا بارهای القایی مانند موتورهای DC کوچک.

• مقاومت حس‌گر جریان (Current Sense) عمومی و غیردقیق: در مسیر منبع تغذیه یا بارهای با جریان متوسط-بالا (تا حدود ۲۱۵mA با این مقاومت و توان ۱۲۵mW) برای اهداف نظارت، محافظت اولیه یا تنظیم جریان در حالت غیردقیق.

• مقاومت Pull-up/Pull-down برای خطوط با جریان کشی بالا.

• تطبیق امپدانس پایه در خطوط انتقال توان پایین.

• کاربردهای تضعیف (Damping) یا فیلترگذاری در مدارهای با امپدانس خروجی پایین.

• کاربردهای عمومی در منابع تغذیه سوئیچینگ، درایورهای LED پرقدرتتر و کنترل‌کننده‌های موتور در فضای محدود.

✅ مزایا:

• توان نامی مناسب (۱۲۵mW): برای یک مقاومت با مقدار بسیار پایین، امکان مدیریت جریان‌های قابل توجه (تا حدود ۲۱۵mA) را با حاشیه ایمنی حرارتی نسبتاً خوب فراهم می‌کند.

• پکیج ۰۸۰۵: اندازه متعادل که مدیریت حرارتی و استحکام مکانیکی بهتری نسبت به ۰۶۰۳ ارائه می‌دهد، در حالی که هنوز نسبتاً فشرده است. برای نمونه‌سازی دستی نیز مناسب‌تر است.

• ولتاژ کاری بالا (۱۵۰V): حاشیه ایمنی ولتاژ خوبی برای کاربردهای حس‌گری جریان در مدارهای با ولتاژ باس بالا (مانند ۱۲V، ۲۴V، ۴۸V) فراهم می‌کند.

• مقدار مقاومت پایه‌ای: ۲٫۷Ω یک مقدار استاندارد و در دسترس در سری E24 است.

🎯 جمع‌بندی:
این مقاومت ۲٫۷ اهم در پکیج ۰۸۰۵ با دقت 1٪، یک قطعه کاربردی و با قابلیت اطمینان مناسب برای مدیریت جریان و امپدانس پایین در کاربردهای غیردقیق است. کاربرد اصلی آن در مدارهای عمومی یا صنعتی با نیاز به محدود کردن، تنظیم یا حس کردن جریان با دقت نه چندان بالا می‌باشد. انتخاب آن یک تصمیم عملی و متعادل برای کاربردهایی است که در آنها توان تحمل نسبتاً بالا و استحکام فیزیکی بر دقت و پایداری دمایی اولویت دارد، اما فضای کافی برای پکیج‌های بزرگ‌تر (مثل ۱۲۰۶) موجود نیست. این قطعه برای محدودسازی جریان هجومی، درایورهای LED/موتور با قابلیت اطمینان خوب و کاربردهای کنترلی غیردقیق در طراحی‌های صنعتی و مصرفی جمع و جور گزینه‌ای مناسب است، اما به‌هیچ‌وجه نباید در مدارهای اندازه‌گیری دقیق جریان به‌کار رود.
