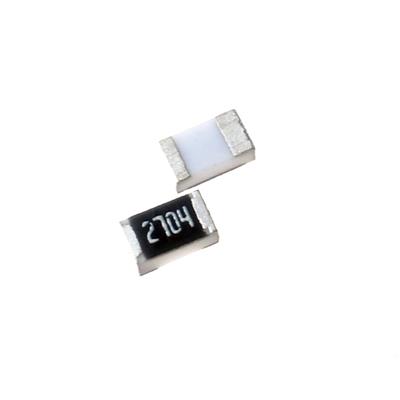

RESISTOR 2.7MOHMS 0805 1% SMD
یک مقاومت ثابت (فیلم ضخیم) از نوع SMD است. این قطعه در پکیج استاندارد و پرکاربرد 0805 ارائه میشود و برای کاربردهای عمومی در مدارهای الکترونیکی که به مقدار مقاومت بسیار بالا (2.7 مگااهم) و تحمل ولتاژ مناسب نیاز دارند، طراحی شده است.
🧩 مشخصات کلی:
-
نوع: مقاومت ثابت (Fixed Resistor)
-
فناوری: فیلم ضخیم (Thick Film)
-
مقدار مقاومت: 2.7 مگااهم (2,700,000 Ω)
-
تحمل (دقت): ±1%
-
توان نامی (Rating): 125mW (0.125W)
⚙️ مشخصات فنی کلیدی:
-
مقدار مقاومت: 2.7MΩ
-
حداکثر توان قابل تحمل: 125mW
-
حداکثر ولتاژ کاری: 150VDC
-
تحمل (تلورانس): ±1%
-
ضریب دمایی (TCR): استاندارد ±200ppm/°C
-
دمای عملیاتی: -55°C تا +155°C
💡 کاربردهای اصلی:
-
مدارهای Pull-up / Pull-down با امپدانس بسیار بالا در خطوط حساس و ورودیهای میکروکنترلر.
-
مقسمهای ولتاژ (Voltage Dividers) برای نظارت بر ولتاژهای بالا در منابع تغذیه یا باتری.
-
مقاومتهای نشت (Bleeder Resistors) حیاتی برای تخلیه ایمن خازنهای ولتاژ بالا.
-
مدارهای زمانبند (Timing Circuits) با ثابت زمانی طولانی در ترکیب با خازنهای کوچک.
-
مقاومتهای فیدبک (Feedback Resistors) در تقویتکنندههای عملیاتی برای بهرههای بالا.
-
کاربردهای ایزوله و نمونهبرداری ولتاژ در مدارهای اندازهگیری.
-
کاربردهای عمومی در انواع بردهای الکترونیکی صنعتی، مصرفی و کنترل.
✅ مزایا:
-
پکیج 0805: اندازه متداول و بسیار مناسب برای نصب و تعمیر دستی.
-
ولتاژ کاری 150V: تحمل ولتاژ بالا برای کار ایمن در مدارهای با پتانسیل بالا.
-
توان 125mW: ظرفیت توانی کافی برای اکثر کاربردهای سیگنال با جریان بسیار کم.
-
دامنه دمایی وسیع: قابلیت عملکرد در محیطهای صنعتی با شرایط دمایی متنوع.
-
TCR بهبودیافته (±200ppm/°C): پایداری دمایی قابل قبول برای بسیاری از کاربردهای عمومی.
🎯 جمعبندی:
این مقاومت 2.7 مگااهم در پکیج 0805، یک قطعه اساسی و مقرونبهصرفه برای ایجاد امپدانسهای بسیار بالا در طراحیهای الکترونیکی است. این قطعه برای مقسمهای ولتاژ، مدارهای زمانبند طولانی و کاربردهای Pull-up با جریان کشی ناچیز ایدهآل است. با این حال، به دلیل حساسیت ذاتی به نویز، جریان نشتی و اثرات پارازیتی در فرکانسهای بالا، استفاده از آن نیازمند ملاحظات طراحی دقیقتری است و برای مسیرهای سیگنال حساس یا پرسرعت باید با احتیاط به کار رود.
