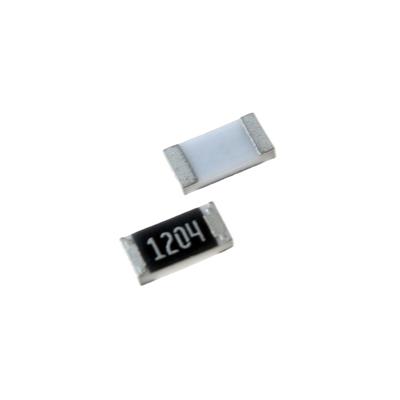

RESISTOR 1.2MOHMS 1206 1% SMD

یک مقاومت ثابت (فیلم ضخیم) با مقدار بسیار بالا (1.2 مگااهم) و دقت 1٪ است که توسط یک سازنده عمومی (Non-Brand) تولید شده است. این قطعه در پکیج سطح‌نشین استاندارد 1206 ارائه می‌شود و یک قطعه تخصصی برای کاربردهای خاص در مدارهای با امپدانس فوق‌بالا و ولتاژ بالا محسوب می‌شود.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• مقاومت اسمی: 1.2 MΩ (مگااهم)

• تلرانس (دقت): ±1%

• توان نامی: 250 mW (میلی‌وات)

• ولتاژ کاری DC حداکثر: 200 V

• کاربرد: عمومی (General Application)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 1.2 MΩ

• تلرانس: ±1%

• حداکثر ولتاژ مجاز DC: 200 V

• ضریب دمایی (TCR): ±200 ppm/°C

• دامنه دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی و بسیار تخصصی:

• مقاومت‌های فیدبک در مدارهای امپدانس فوق‌بالا: در پیکربندی‌های خاص تقویت‌کننده‌های عملیاتی (Op-Amp) برای اهداف یکپارچه‌سازی (Integrator) با ثابت زمانی بسیار طولانی یا مدارهای با بهره بسیار بالا.

• بار (Load) برای منابع جریان ثابت با محدوده ولتاژ خروجی بسیار بالا.

• مقاومت‌های نشت (Bleeder Resistors) ولتاژ بالا با دقت: برای تخلیه کنترل‌شده و دقیق‌تر بار از خازن‌های ولتاژ بالا در سیستم‌های حساس.

• مدارهای اندازه‌گیری مقاومت بسیار بالا: در برخی تجهیزات آزمایشگاهی یا سنسورهای تخصصی.

• مقاومت‌های pull-up/pull-down با جریان کشی ناچیز (نانوآمپر) و دقت: در مدارهای فوق‌کم‌مصرف که هم به دقت سطح ولتاژ و هم به حداقل مصرف توان نیاز است.

✅ مزایا و ویژگی‌ها:

• دقت بالا (1%) برای مقدار فوق‌بالا: این ترکیب نادر، امکان طراحی مدارهای دقیق با جریان‌های کاری نانوآمپری را فراهم می‌کند.

• پکیج 1206: اندازه متداول که نسبت به سایزهای کوچکتر، فضای بهتری برای فاصله‌گذاری الکتریکی در ولتاژهای بالا فراهم می‌کند.

• مقدار مقاومت بسیار بالا (1.2MΩ): امکان طراحی مدارهایی با جریان کاری در حد نانوآمپر را می‌سازد.

• ولتاژ کاری بالا (200V): ویژگی حیاتی برای کار با چنین مقدار مقاومت بالا در مدارهای ولتاژ متوسط.

• توان 250mW: با توجه به جریان‌های کاری ناچیز، این توان بسیار زیاد و کافی است.

🎯 جمع‌بندی:
این مقاومت 1.2 مگااهمی 1206 با دقت 1% یک قطعه بسیار تخصصی، حساس و با چالش‌های عملیاتی زیاد است. اگرچه مشخصات آن روی کاغذ برای کاربردهای آزمایشگاهی یا سیستم‌های دقیق با امپدانس فوق‌بالا جذاب به نظر می‌رسد، اما ترکیب حساسیت ذاتی به محیط، ماهیت برند عمومی و نیاز به طراحی PCB در سطح استانداردهای بالا، استفاده موفق از آن را بسیار دشوار و پرریسک می‌سازد. این قطعه به هیچ وجه برای کاربردهای عمومی، صنعتی معمولی یا برای طراحان غیرمتخصص توصیه نمی‌شود.
