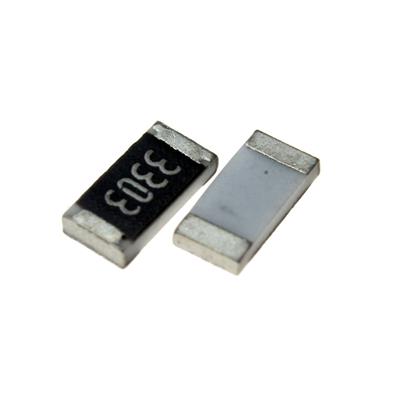

RESISTOR 330KOHMS 1206 1% SMD

یک مقاومت ثابت (فیلم ضخیم) با دقت بالا (1٪) و مقدار بسیار بالا (330 کیلواهم) است که توسط یک سازنده عمومی (Non-Brand) تولید شده است. این قطعه در پکیج سطح‌نشین استاندارد 1206 ارائه می‌شود و برای کاربردهای عمومی و نیمه‌حساس که به دقت، پایداری دمایی مناسب و تحمل ولتاژ بالا نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• مقاومت اسمی: 330 kΩ (کیلواهم)

• تلرانس (دقت): ±1%

• توان نامی: 250 mW (میلی‌وات)

• ولتاژ کاری DC حداکثر: 200 V

• کاربرد: عمومی (General Application)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 330 kΩ

• تلرانس: ±1%

• حداکثر ولتاژ مجاز DC: 200 V

• ضریب دمایی (TCR): ±100 ppm/°C

• دامنه دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• تقسیم‌کننده ولتاژ دقیق (Precision Voltage Dividers): در مدارهای نظارت بر ولتاژهای بسیار بالا (تا 200V) با دقت خوب، مانند در بخش‌های اولیه منابع تغذیه صنعتی یا سیستم‌های اندازه‌گیری ولتاژ.

• مقاومت‌های فیدبک دقیق (Precision Feedback Resistors): در تقویت‌کننده‌های عملیاتی (Op-Amp) با پیکربندی‌های خاص برای دستیابی به بهره‌های دقیق بسیار بالا.

• مقاومت‌های pull-up/pull-down با دقت و مصرف توان فوق‌پایین: در خطوط دیجیتال حساس که نیاز به سطح ولتاژ دقیق و جریان کشی در حد میکروآمپر دارند.

• مقاومت‌های نشت (Bleeder Resistors) دقیق: در خازن‌های با ولتاژ کاری بسیار بالا (تا 200V) برای تخلیه کنترل‌شده و دقیق بار باقیمانده.

• مقاومت‌های بایاس (Bias Resistors) در مدارهای امپدانس فوق‌بالا: برای تنظیم دقیق نقطه کار در تقویت‌کننده‌های آنالوگ با امپدانس ورودی بسیار بالا.

• مدارهای زمان‌بندی با ثابت زمانی بسیار طولانی و دقیق: در ترکیب با خازن‌های با تلرانس خوب.

✅ مزایا و ویژگی‌ها:

• دقت بالا (1%): برای چنین مقدار مقاومت بالایی، دقت 1% بسیار قابل توجه است و امکان طراحی مدارهای دقیق با جریان‌های کاری میکروآمپری را فراهم می‌کند.

• پکیج 1206: اندازه استاندارد صنعتی که نسبت به سایزهای کوچکتر، فضای بهتری برای فاصله‌گذاری الکتریکی در ولتاژهای بالا فراهم می‌کند.

• مقدار مقاومت بسیار بالا (330kΩ): مناسب برای طراحی مدارهایی با جریان کاری در حد میکروآمپر و مصرف توان فوق‌پایین.

• ضریب دمایی خوب (±100 ppm/°C): پایداری دمایی قابل قبولی برای اکثر کاربردهای حرفه‌ای ارائه می‌دهد.

• ولتاژ کاری بسیار بالا (200V): ویژگی حیاتی و متمایزکننده این قطعه است. این ولتاژ نامی برای کار با چنین مقدار مقاومت بالا در مدارهای ولتاژ متوسط ضروری است، زیرا حتی جریان‌های میکروآمپری می‌توانند ولتاژهای قابل توجهی روی آن ایجاد کنند.

• دامنه دمای عملیاتی گسترده: مناسب برای کاربردهای صنعتی.

🎯 جمع‌بندی:
این مقاومت 330 کیلواهمی 1206 با دقت 1% و TCR ±100 ppm/°C از نظر مشخصات فنی اعلامی، یک قطعه تخصصی و با عملکرد عالی برای طراحی‌های دقیق در ولتاژهای بالا و با مصرف توان فوق‌پایین به نظر می‌رسد.
