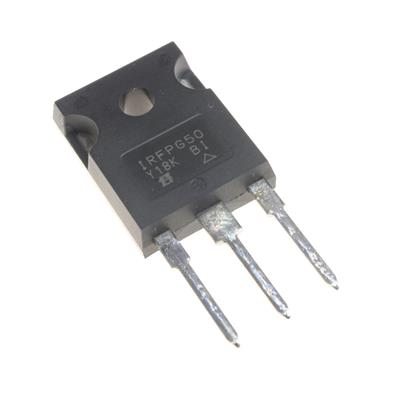

IRFPG50

IRFPG50

یک ترانزیستور قدرت MOSFET کانال N با ولتاژ بسیار بالا است که توسط Vishay تولید شده است. این قطعه در پکیج صنعتی TO-247AC ارائه می‌شود و به‌طور خاص برای کاربردهایی طراحی شده که نیازمند تحمل ولتاژ فوق‌العاده بالا در کنار عملکرد سوئیچینگ قابل کنترل هستند.

🧩 مشخصات کلی:

• نوع: ترانزیستور قدرت MOSFET

• کانال: N-Channel

• ولتاژ درین-سورس (Vds): 1000V (1 کیلوولت)

• جریان درین پیوسته (Id): 6.1A (در 25°C)

• مقاومت روشن (Rds(on)): 2.0Ω (معمولاً)

• نوع بسته‌بندی: TO-247AC (Through-Hole)

⚙️ مشخصات فنی کلیدی:

• حداکثر ولتاژ درین-سورس (Vds): 1000V

• جریان درین پیوسته (Id): 6.1A (در دمای کیس 25°C)

• مقاومت درین-سورس روشن (Rds(on)): 2.0Ω (معمولاً در Vgs=10V)

• توان قابل تحمل (Pd): 180W (با هیت‌سینک ایده‌آل در 25°C)

💡 کاربردهای اصلی:

• منابع تغذیه سوئیچینگ با ولتاژ ورودی بالا (مثل پست‌های DC، سیستم‌های تلکام).

• اینورترهای ولتاژ بالا برای درایو لوله‌های کاتدی یا سیستم‌های الکترواستاتیک.

• مبدل‌های رزونانسی (LLC) در تغذیه سرورهای پیشرفته که نیاز به باس ولتاژ 400V DC و بالاتر دارند.

• سیستم‌های اشعه ایکس (X-Ray) و تجهیزات پزشکی با ولتاژ بالا.

• شارژرهای خازنی پالس‌پرقدرت و سیستم‌های لیزر.

• تجهیزات آزمایشگاهی ولتاژ بالا.

✅ مزایا:

• ولتاژ کاری استثنایی (1000V): یکی از اصلی‌ترین مزایا، امکان کار در مدارهای با ولتاژ باس بسیار بالا و ارائه حاشیه امنیتی عالی.

• پکیج TO-247AC: امکان مدیریت حرارتی مناسب برای اتلاف توان نامی 180 وات را فراهم می‌کند.

• دیود بدنۀ داخلی (Body Diode): وجود دیود بازیابی سریع داخلی برای کار با بارهای القایی.

• کنترل با گیت استاندارد: با وجود ولتاژ بالا، ولتاژ درایو گیت در محدوده متداول (10-15V) قرار دارد.

• ساختار قابل اعتماد از برند Vishay: اطمینان از کیفیت و پایداری طولانی‌مدت در شرایط کاری سخت.

🎯 جمع‌بندی:

IRFPG50 یک MOSFET قدرت تخصصی با ولتاژ 1 کیلوولت است که بازار مشخص و محدودی دارد. قدرت اصلی آن نه در جریان بالا، بلکه در توانایی قطع و وصل کردن سیگنال‌ها در مدارهای با ولتاژ عملیاتی بسیار بالا است. این قطعه برای مهندسینی که طراحی‌های ولتاژ بالا و توان متوسط (حدود 1-3 کیلووات در توپولوژی‌های پل) دارند، یک انتخاب حیاتی و اغلب اجباری محسوب می‌شود. موفقیت در استفاده از آن منوط به طراحی PCB ایمن، درایور مناسب و خنک‌سازی کافی است.
