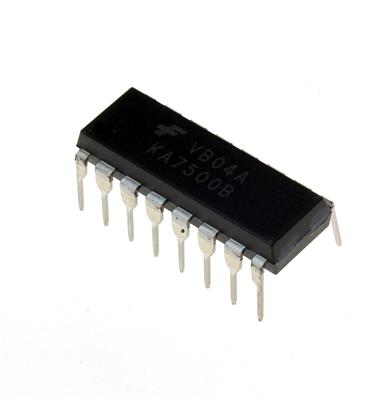

KA7500B
یک کنترلر PWM (مدولاسیون عرض پالس) از نوع سوئیچینگ است که توسط Fairchild Semiconductor تولید میشود. این قطعه در پکیج DIP-16 از نوع Through-Hole ارائه میشود و برای کنترل منابع تغذیه سوئیچینگ با توپولوژی باک (کاهنده) طراحی شده است. این IC در واقع نسخه Through-Hole و تکخروجی از خانواده معروف KA7500 محسوب میشود که برای کاربردهای باک ولتاژ بالا بهینهسازی شده است.
🧩 مشخصات کلی:
-
نوع: کنترلر PWM سوئیچینگ
-
توپولوژی: باک (Buck) - کاهنده
-
فرکانس کاری: ۱ تا ۳۰۰ کیلوهرتز
-
ولتاژ تغذیه (Vcc): ۷ تا ۲۴ ولت
-
جریان خروجی: ۲۵۰ میلیآمپر
-
تعداد خروجی: ۱ خروجی
-
نوع بستهبندی: DIP-16 (Through-Hole)
⚙️ مشخصات فنی کلیدی:
-
فرکانس نوسانگر: قابل تنظیم از ۱ کیلوهرتز تا ۳۰۰ کیلوهرتز با انتخاب مقاومت و خازن خارجی
-
حداکثر چرخه کاری (Duty Cycle): ۴۵٪ (مناسب برای توپولوژی باک با محدودیت چرخه کاری)
-
ولتاژ خروجی سوئیچینگ: تا ۴۰ ولت (قابلیت سوئیچینگ ولتاژهای بالا در خروجی)
-
ولتاژ تغذیه: محدوده ۷ تا ۲۴ ولت (با قابلیت قفل کمولتاژ در ۸.۵ ولت)
-
جریان خروجی درایور: ۲۵۰ میلیآمپر (قابلیت راندن مستقیم ترانزیستور قدرت)
-
دمای کاری: ۰ تا ۷۰ درجه سانتیگراد (محدوده تجاری)
-
ولتاژ ورودی مرجع: محدوده ۸.۵ تا ۴۰ ولت (مناسب برای کاربردهای صنعتی با ولتاژ ورودی متغیر)
💡 کاربردهای اصلی:
-
منابع تغذیه سوئیچینگ کاهنده (Buck Converter)
-
مبدلهای DC-DC کاهنده با ایزولاسیون یا بدون ایزولاسیون
-
کنترلرهای ولتاژ پایینآور در سیستمهای صنعتی
-
منابع تغذیه برای بردهای کنترل و میکروکنترلرها
-
درایورهای LED با قابلیت تنظیم جریان
-
پاورساپلایهای ماژولار صنعتی
✅ مزایا:
-
طراحی ساده برای توپولوژی باک: بهینهسازی شده برای مبدلهای کاهنده
-
خروجی با قابلیت تحمل ولتاژ بالا: امکان سوئیچینگ مستقیم ولتاژ تا ۴۰ ولت
-
قابلیت راهاندازی مستقیم: درایور خروجی با جریان ۲۵۰mA برای راندن ترانزیستور قدرت
-
محافظت: دارای قابلیت قفل کمولتاژ (UVLO) در ۸.۵ ولت برای جلوگیری از عملکرد نادرست
-
پکیج صنعتی DIP-16: نصب آسان در بردهای پروتوتایپ و تولیدی
-
سازگاری گسترده: پایهها سازگار با کنترلرهای معروف خانواده KA7500/TL494
-
هزینه پایین و در دسترس بودن: قطعهای رایج و مقرونبهصرفه برای تولید انبوه
🎯 جمعبندی:
KA7500B یک کنترلر PWM تکخروجی و متمرکز بر توپولوژی باک است که از خانواده معروف KA7500 مشتق شده. با فرکانس قابل تنظیم تا ۳۰۰ کیلوهرتز و درایور خروجی ۲۵۰ میلیآمپر، میتواند مستقیماً ترانزیستورهای قدرت را در مبدلهای کاهنده راند. قابلیت تحمل ولتاژ خروجی تا ۴۰ ولت، آن را برای کاربردهای صنعتی با ولتاژ ورودی بالا مناسب ساخته است. پکیج DIP-16 امکان استفاده آسان در بردهای آزمایشی و تولیدی را فراهم میکند. این قطعه به دلیل سادگی، هزینه پایین و سازگاری با طرحهای رایج، انتخابی ایدهآل برای پروژههای تجاری و صنعتی با توپولوژی باک محسوب میشود. محدودیت چرخه کاری ۴۵٪ باید در طراحی مبدلهای باک مد نظر قرار گیرد. استفاده از هیتسینک مناسب برای ترانزیستور قدرت و انتخاب صحیح قطعات تنظیمکننده فرکانس برای دستیابی به بازده مطلوب توصیه میشود.
