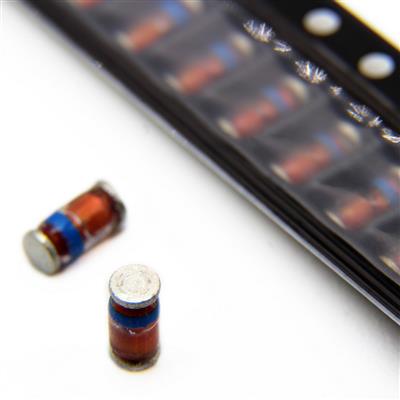

ZM4746

نام کارخانه‌ای:
ZM4746
پکیج:
DO-213AB MELF
بسته‌بندی:
Tape & Reel - 5,000 عدد
حداقل:
4 عدد
دیتاشیت:

روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه


مشخصات ZM4746

ZM4746 از خانواده دیود زینر می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Semtech Electronics
  • پکیج DO-213AB
  • دقت 10 درصد
  • نوع نصب روی برد SMD
  • ولتاژ زینر 18 ولت
  • حداقل دمای عملیاتی -65 درجه سانتیگراد
  • حداکثر دمای عملیاتی +200 درجه سانتیگراد
  • اتلاف قدرت 1 وات

ZM4746
یک دیود زنر (Zener Diode) قدرت از خانواده ZM4728 تا ZM4761 ساخت Semtech Electronics است که برای تثبیت ولتاژ و محدودسازی (Clipping) در مدارات با توان بالا طراحی شده است. این قطعه با ولتاژ زنر اسمی ۱۸ ولت، توان اتلافی ۱ وات و تلورانس ولتاژ ±۱۰٪ (استاندارد) در بسته‌بندی MELF / DO-213AB شیشه‌ای عرضه می‌شود.

💡 کاربردهای اصلی:

  • تثبیت ولتاژ (Voltage Stabilization) در مدارات تغذیه

  • محدودسازی (Clipping) سیگنال‌ها در مدارات با توان بالا

  • حفاظت در برابر اضافه‌ولتاژ (Overvoltage Protection)

  • مرجع ولتاژ در مدارات تنظیم‌کننده

⚡ مزایا:

  • توان اتلافی ۱ وات مناسب برای کاربردهای قدرت متوسط

  • امپدانس دینامیکی پایین (۲۰Ω) برای تنظیم ولتاژ پایدارتر

  • جریان نشتی بسیار کم (۵µA) برای عملکرد کم‌مصرف

  • بسته‌بندی MELF شیشه‌ای با پایداری حرارتی و مکانیکی خوب

  • دمای اتصال تا ۱۷۵°C مناسب محیط‌های صنعتی

  • ولتاژ فوروارد مشخص (۱.۲V) برای طراحی مدارات حفاظتی

🎯 جمع‌بندی:

ZM4746 طبق دیتاشیت Semtech Electronics، یک دیود زنر ۱۸ ولت با توان ۱ وات، تلورانس ±۱۰٪، جریان تست ۱۴mA، امپدانس ۲۰ اهم، جریان نشتی ۵µA و حداکثر جریان ۵۰mA در بسته‌بندی MELF / DO-213AB است. این قطعه برای تثبیت ولتاژ و محدودسازی سیگنال در مدارات با توان متوسط مناسب است و به دلیل دمای کاری بالا (تا ۱۷۵°C) گزینه‌ای مطمئن برای کاربردهای صنعتی محسوب می‌شود.



Features انتخاب ویژگی
Tolerance 10 % ≤ = ≥
Zener Voltage (Vz) 18 V ≤ = ≥
Power Dissipation 1 W ≤ = ≥
Mounting Style SMD
Minimum Operating Temperature -65 °C ≤ = ≥
Maximum Operating Temperature +200 °C ≤ = ≥
Brand Semtech Electronics
Package DO-213AB



نظرات

موجود در انبار
51,500 ریال
50,900 ریال
100 عدد
50,400 ریال
200 عدد
49,900 ریال
1,000 عدد
48,400 ریال
5,000 عدد
