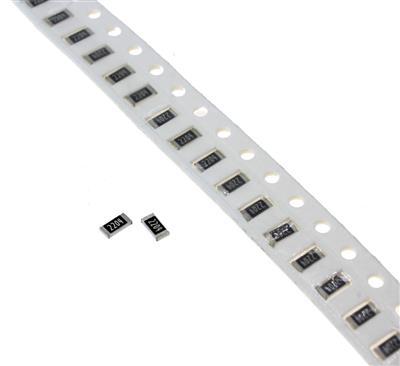

مقاومت 2.2 مگا اهم 1 درصد 1206 smd از خانواده مقاومت اس ام دی میباشد. ویژگیهای فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:
RESISTOR 2.2MOHMS 1206 1% SMD
یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت بسیار بالا (مگااهم) و دقت عالی. این قطعه در پکیج صنعتی 1206 ارائه میشود که یک ترکیب استثنایی از مقدار مقاومت فوقالعاده بالا، دقت دقیق، ولتاژ کاری ایمن و استحکام فیزیکی را برای مدارهای تخصصی و فوقحساس فراهم میکند. مقاومت ۲.۲ مگااهم با تلورانس ۱٪ یک قطعه حیاتی برای کاربردهای با امپدانس فوقبزرگ و اندازهگیریهای با حساسیت نهایی است.
🧩 مشخصات کلی:
نوع: مقاومت ثابت (Fixed Resistor)
فناوری: فیلم ضخیم (Thick Film)
مقدار مقاومت: ۲٫۲ مگااهم (MΩ)
تحمل (دقت): ±۱٪
توان نامی (Rating): ۲۵۰mW (۰٫۲۵W)
نوع بستهبندی: ۱۲۰۶ (۳۲۱۶ متریک) - SMD/SMT
برند/سازنده: عمومی (Non-Brand)
⚙️ مشخصات فنی کلیدی:
مقدار مقاومت: ۲٫۲MΩ
حداکثر توان قابل تحمل: ۲۵۰mW
حداکثر ولتاژ کاری DC: ۲۰۰V
تحمل (تلورانس): ±۱٪
ضریب دمایی (TCR): ±۱۰۰ ppm/°C (محدوده: -۱۰۰ تا +۱۰۰ ppm/°C)
دمای عملیاتی: -۵۵°C تا +۱۵۵°C
💡 کاربردهای اصلی:
مقاومتهای بایاس با امپدانس نهایی در الکترومترها (Electrometers): برای اندازهگیری جریانهای فوقالعاده پایین در محدوده پیکوآمپر (pA) و فمتوآمپر (fA) در تجهیزات علمی مانند طیفسنجهای جرمی، آشکارسازهای ذرات یا تجهیزات اندازهگیری بار.
مقاومت فیدبک در منابع جریان ثابت با دقت نانوآمپر و پیکوآمپر.
مدارهای زمانبندی RC با ثابت زمانی بسیار طولانی و دقیق: در ترکیب با خازنهای با کیفیت بالا برای ایجاد تأخیرهای دقیق در تایمرهای طولانیمدت یا مدارهای نمونهبرداری.
مقاومتهای تخلیه (Bleeder Resistor) با دقت بالا در مدارهای ولتاژ بالا که ثابت زمانی تخلیه باید به دقت کنترل شود.
سنسورهای مقاومتی با حساسیت بالا در محیطهای کنترلشده (با در نظر گرفتن اثرات محیطی).
کاربردهای ویژه در تجهیزات آزمایشگاهی پزشکی و تحقیقاتی، سیستمهای کنترل فرآیند با حساسیت فوقالعاده و مدارهای مرجع با امپدانس ورودی بینهایت.
✅ مزایا:
دقت عالی (۱٪) در یک مقدار فوقبزرگ: دستیابی به دقت ۱٪ در مقاومت ۲٫۲ مگااهم، یک دستاورد فنی است که تکرارپذیری و قابلیت اطمینان اندازهگیریها یا عملکرد مدار را در سطح بالایی تضمین میکند.
ولتاژ کاری بالا (۲۰۰V): یک ویژگی اجباری، زیرا حتی کوچکترین جریانهای نشتی یا اندازهگیریشده میتوانند ولتاژهای قابل توجهی در دو سر این مقاومت ایجاد کنند. این رتبهبندی ایمنی عملیاتی را فراهم میسازد.
پکیج ۱۲۰۶: اندازه نسبتاً بزرگ (در مقایسه با ۰۶۰۳ یا ۰۸۰۵) به کاهش قابلتوجه نشتی سطحی (Surface Leakage) و افزایش فاصله خزشی (Creepage Distance) کمک میکند. این امر برای حفظ دقت و امپدانس واقعی در سطح مگااهم حیاتی است.
ضریب دمایی خوب (±۱۰۰ ppm/°C): برای یک مقاومت با این مقدار، TCR بسیار خوبی است و پایداری معقولی را در برابر تغییرات دمای محیط ارائه میدهد.
🎯 جمعبندی:
این مقاومت ۲٫۲ مگااهم در پکیج ۱۲۰۶ با دقت ۱٪، یک قطعه نخبه و با کارایی بسیار بالا برای طراحیهای دقیق و فوقحساس است. انتخاب آن نشان از یک نیاز حیاتی به دقت، پایداری و عملکرد در محدوده امپدانس فوقبزرگ دارد. این قطعه سنگ بنای طراحی الکترومترها، مدارهای اندازهگیری جریان فوقحساس، منابع جریان دقیق و سیستمهای زمانبندی با ثابت طولانی و پایدار است. استفاده موفق از آن مستلزم رعایت دقیقترین اصول طراحی برد (تمیزی مطلق، فاصلهگذاری، محافظت، انتخاب ماده برد)، درک عمیق اثرات پارازیتی و انتخاب آگاهانه برای کاربردهای خاص میباشد. این یک انتخاب مهندسی در سطح پیشرفته برای حل چالشهای اندازهگیری و کنترل در مرزهای تواناییهای الکترونیکی است.
| Features | انتخاب ویژگی | |
|---|---|---|
| Resistance | 2.2 MΩ | |
| Power Rating | 250 mW | |
| Tolerance | 1 % | |
| Voltage Rating DC | 200 V | |
| Temperature Coefficient (Min) | -100 PPM/°C | |
| Temperature Coefficient (Max) | 100 PPM/°C | |
| Application | General Application | |
| Termination Style | SMD/SMT | |
| Minimum Operating Temperature | -55 °C | |
| Maximum Operating Temperature | +155 °C | |
| Brand | Non-Brand | |
| Package | 1206 (3216) | |
| 3,620 ریال |
|
1,000 عدد |
| 3,470 ریال |
|
5,000 عدد |
