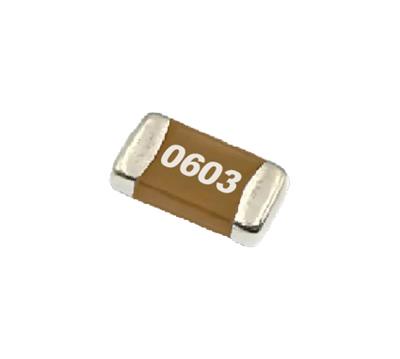

CAPACITOR 33PF 0603 C0G 50V 5% SMD

نام کارخانه‌ای:

CL10C330JB81PNC

پکیج:
0603 1608
بسته‌بندی:
Tape & Reel - 4,000 عدد
حداقل:
20 عدد
ضریب:
20 عدد

روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه


مشخصات CAPACITOR 33PF 0603 C0G 50V 5% SMD

CAPACITOR 33PF 0603 C0G 50V 5% SMD از خانواده خازن مولتی لایر smd می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Non-Brand
  • پکیج 0603

CAPACITOR 33PF 0603 C0G 50V 5% SMD

یک خازن سرامیکی چندلایه ثابت (MLCC) از نوع SMD با پایداری و دقت عالی در رده کلاس I. این قطعه در پکیج استاندارد 0603 است. خازن 33 پیکوفاراد با کلاس دمایی C0G (NP0)، دقت 5% و ولتاژ نامی 50VDC، یک جزء دقیق و پایدار برای کاربردهای حساس فرکانس بالا، نوسان‌سازها و مدارهای فیلترینگ RF است.

🧩 مشخصات کلی:

  • نوع: خازن سرامیکی چندلایه با پایداری فوق‌العاده (MLCC - Class I)

💡 کاربردهای اصلی:

  • مدارهای نوسان‌ساز کریستالی (Crystal Oscillators): به عنوان خازن بار (Load Capacitor - CL) برای کریستال‌های کوارتز. مقدار 33pF یک مقدار استاندارد و بسیار متداول برای کریستال‌های فرکانس‌های مختلف در میکروکنترلرها، پردازنده‌ها و مدارهای ساعت است.

  • مدارهای فیلتر و تشدید RF: در طراحی فیلترهای پایین‌گذر، میان‌گذر و نوتچ در سیستم‌های ارتباطی وای‌فای (2.4GHz/5GHz)، بلوتوث، GPS و رادیویی عمومی. این ظرفیت برای تنظیم فرکانس قطع در محدوده مناسب بسیار پرکاربرد است.

  • مدارهای تطبیق امپدانس (Impedance Matching): در خطوط انتقال RF و طراحی آنتن برای تطبیق 50 اهم یا 75 اهم، به‌ویژه در فرکانس‌های بالا (VHF/UHF).

  • خازن کوپلینگ در تقویت‌کننده‌های RF: برای عبور سیگنال‌های فرکانس رادیویی در حالی که جداسازی DC انجام می‌شود.

  • مدارهای زمان‌بندی دقیق و ثابت‌های زمانی بحرانی در سیستم‌های دیجیتال پرسرعت.

  • کاربردهای خاص در تجهیزات تست و اندازه‌گیری، پزشکی و مخابراتی با نیازمندی‌های بسیار سخت‌گیرانه.

✅ مزایا:

  • پایداری دمایی بی‌نظیر (C0G): کلید اصلی قابلیت اطمینان در محیط‌های متغیر. عملکرد مدارهای فرکانس‌حساس و نوسان‌سازها با تغییر دما منحرف نمی‌شود.

  • دقت بالا (±5%): تضمین می‌کند مقدار خازن در محدوده بسیار تنگ و قابل پیش‌بینی قرار دارد، امری حیاتی برای تنظیم دقیق فرکانس و پاسخ فیلتر.

  • تلفات فوق‌العاده پایین و Q بالا: حداقل اتلاف سیگنال در فرکانس‌های رادیویی، برای حفظ بهره و کیفیت سیگنال در مسیرهای RF ضروری است.

  • رفتار خطی کامل: عملکرد قابل اطمینان تحت هر شرایط ولتاژی و بدون وابستگی به تاریخچه.

  • ولتاژ نامی 50V با حاشیه ایمنی زیاد: امکان استفاده بی‌دغدغه در نقاط مختلف مدار را فراهم می‌کند.

  • اندازه 0603: امکان ادغام در فشرده‌ترین طراحی‌های مدار را می‌دهد.

🎯 جمع‌بندی نهایی:
این خازن یک قطعه کلیدی و با کیفیت ممتاز برای طراحی‌های فرکانس بالا و دقیق است. این خازن، انتخابی حرفه‌ای و اغلب اجباری برای مهندسینی است که به دنبال پایداری مطلق، عملکرد قابل تکرار و بهینه‌سازی مدارهای RF و نوسان‌ساز هستند. مقدار 33pF یک نقطه شیرین (Sweet Spot) در بسیاری از کاربردهای مخابراتی و دیجیتال مدرن محسوب می‌شود. انتخاب آن نشان‌دهنده توجه به جزئیات طراحی و تعهد به دستیابی به بهترین عملکرد ممکن در سیستم‌های ارتباطی، پردازشی و زمان‌بندی است



Features انتخاب ویژگی
Brand Non-Brand
Package 0603



نظرات

موجود در انبار
5,940 ریال
5,880 ریال
500 عدد
5,820 ریال
2,000 عدد
5,640 ریال
4,000 عدد
5,520 ریال
8,000 عدد
