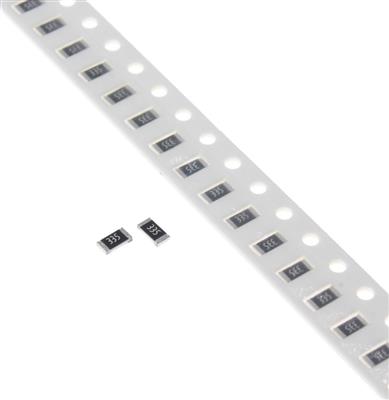

RESISTOR 3.3MOHMS 1206 5% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت بسیار بالا (مگااهم). این قطعه در پکیج صنعتی 1206 ارائه می‌شود که امکان تحمل ولتاژ بالا و استحکام فیزیکی را برای یک مقدار مقاومت تخصصی در مدارهای با امپدانس فوق‌العاده بالا فراهم می‌کند. مقاومت ۳٫۳ مگااهم یک قطعه کلیدی برای کاربردهای با امپدانس بسیار بالا، تخلیه بار و حس‌گری فوق‌حساس است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: ۳٫۳ مگااهم (MΩ) یا ۳,۳۰۰,۰۰۰ اهم (Ω)

• تحمل (دقت): ±۵٪

• توان نامی (Rating): ۲۵۰mW (۰٫۲۵W)

• نوع بسته‌بندی: ۱۲۰۶ (۳۲۱۶ متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: ۳٫۳MΩ

• حداکثر توان قابل تحمل: ۲۵۰mW

• حداکثر ولتاژ کاری DC: ۲۰۰V

• تحمل (تلورانس): ±۵٪

• ضریب دمایی (TCR): ±۱۰۰ ppm/°C (محدوده: -۱۰۰ تا +۱۰۰ ppm/°C)

• دمای عملیاتی: -۵۵°C تا +۱۵۵°C

💡 کاربردهای اصلی:

• مقاومت تخلیه (Bleeder Resistor) در مدارهای ولتاژ بالا با امپدانس بالا: برای تخلیه ایمن و کنترل‌شده خازن‌های پرانرژی در منابع تغذیه ولتاژ بالا، کاوشگرها یا مدارهای CRT.

• مقاومت‌های بایاس با امپدانس فوق‌بزرگ: در مراحل ورودی تقویت‌کننده‌های ابزار دقیق با حساسیت بالا، پیش‌تقویت‌کننده‌های الکترومتر (Electrometer) یا مدارهای سنسور با خروجی جریان بسیار پایین.

• مقاومت فیدبک در منابع جریان ثابت با خروجی نانوآمپر.

• مدارهای زمان‌بندی RC با ثابت زمانی بسیار طولانی: در ترکیب با خازن‌های الکترولیت یا تانتالیوم برای ایجاد تأخیرهایی در محدوده دقیقه یا ساعت (در تایمرهای طولانی، مدارهای نگهدارنده).

• مقاومت Pull-up در مدارهای با حساسیت فوق‌العاده به مصرف جریان یا در خطوطی که باید در حالت های-امپدانس (High-Z) باقی بمانند.

• کاربردهای ویژه در تجهیزات آزمایشگاهی، پزشکی (مانند برخی حسگرهای بیولوژیکی) و اندازه‌گیری با حساسیت بالا.

✅ مزایا:

• ولتاژ کاری بالا (۲۰۰V): یک ویژگی حیاتی برای این رنج مقاومتی بالا، چرا که حتی جریان‌های نانوآمپری نیز می‌توانند ولتاژهای زیادی در دو سر آن ایجاد کنند. این رتبه‌بندی ولتاژ ایمنی لازم را تضمین می‌کند.

• توان نامی مناسب (۲۵۰mW): با توجه به جریان‌های بسیار کم معمول در این رنج، این توان حاشیه ایمنی حرارتی بسیار گسترده‌ای ایجاد می‌کند.

• پکیج ۱۲۰۶: اندازه بزرگ‌تر نسبت به پکیج‌های ریز (مانند ۰۶۰۳) باعث کاهش احتمال نشتی سطحی (Surface Leakage) و افزایش فاصله خزشی (Creepage Distance) می‌شود که برای کار با ولتاژهای بالا و حفظ امپدانس بالا مهم است.

• ضریب دمایی خوب (±۱۰۰ ppm/°C): برای یک مقاومت با مقدار بسیار بالا، این TCR نسبتاً خوبی است و پایداری قابل قبولی ارائه می‌دهد.

🎯 جمع‌بندی:
این مقاومت ۳٫۳ مگااهم در پکیج ۱۲۰۶ با دقت ۵٪، یک قطعه تخصصی برای کاربردهای با امپدانس فوق‌العاده بالا و ولتاژ قابل توجه است. انتخاب آن نشان‌دهنده طراحی یک مدار حساس، خاص یا با نیاز به ایمنی ولتاژ بالا است. این قطعه برای تخلیه کنترل‌شده خازن‌های پرانرژی، مدارهای اندازه‌گیری جریان بسیار پایین، سنسورهای با امپدانس بالا و تایمرهای طولانی‌مدت انتخابی ایده‌آل است. با این حال، استفاده از آن نیاز به توجه ویژه به تمیزی برد، فاصله‌گذاری مناسب، انتخاب ماده برد و درک محدودیت‌های نویز و پاسخ فرکانسی دارد.
