2SD1835

2SD1835

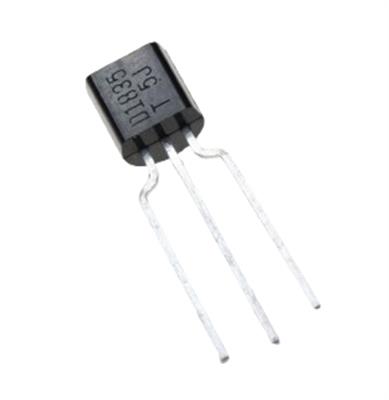

یک ترانزیستور دو قطبی (BJT) از نوع NPN است که توسط Sanyo Electric تولید شده است. این قطعه در پکیج TO-92 ارائه می‌گردد و یک ترانزیستور سیگنال/توان کوچک با سرعت بسیار بالا است که جریان قابل توجهی را در یک پکیج استاندارد ارائه می‌دهد.

🧩 مشخصات کلی:

• نوع: ترانزیستور دو قطبی (BJT)

• قطبیت: NPN

• ولتاژ کلکتور-امیتر (Vceo): 50V

• جریان کلکتور پیوسته (Ic): 2A

• اتلاف توان (Pd): 750mW

• نوع بسته‌بندی: TO-92 (Through-Hole، پکیج پلاستیکی استاندارد)

• تعداد کانال: 1

⚙️ مشخصات فنی کلیدی:

• حداکثر ولتاژ کلکتور-امیتر (Vceo): 50V

• حداکثر جریان کلکتور (Ic): 2A

• حداکثر توان قابل تحمل (Pd): 750mW

• فرکانس قطع (fT): 150MHz

• دامنه دمای عملیاتی پیوند: -55°C تا +150°C

💡 کاربردهای اصلی:

• سوییچینگ سریع بارهای با جریان متوسط تا بالا (تا 2A) مانند موتورهای DC کوچک، رله‌ها و رشته‌های LED پرقدرت.

• مرحله خروجی (Output Stage) در تقویت‌کننده‌های صوتی کم‌توان و درایورهای هدست با کیفیت خوب.

• درایور خط (Line Driver) و مدارهای واسط با قابلیت جریان کشی بالا.

• تقویت سیگنال آنالوگ با پهنای باند وسیع در کاربردهای صوتی/ویدئویی.

✅ مزایا:

• جریان کلکتور بسیار بالا (2A) در پکیج کوچک: اصلی‌ترین مزیت، امکان کنترل بارهای با جریان زیاد در فضای محدود و با هزینه پایین.

• فرکانس قطع عالی (150MHz): عملکرد سریع برای سوییچینگ کارآمد و تقویت باکیفیت.

• پکیج TO-92 استاندارد و فراگیر: بسیار ارزان، در دسترس و آسان برای نمونه‌سازی.

• اتلاف توان خوب برای TO-92: مقدار 750mW در مقایسه با بسیاری از رقبا (مثل 2N2222 با 500mW) بیشتر است.

🎯 جمع‌بندی:
2SD1835 یک ترانزیستور NPN خاص با قابلیت جریان استثنایی (2A) برای پکیج TO-92 است. این قطعه نشان می‌دهد که کوچکی به معنای ضعف نیست، اما چالش حرارتی را به شدت افزایش می‌دهد. این ترانزیستور برای کاربردهای سوییچینگ پالس‌ای با جریان بالا یا بارهایی با چرخه کاری بسیار کم که در آن‌ها اندازه و هزینه مهم است، یک انتخاب جذاب است. با این حال، برای کاربردهای خطی یا سوییچینگ پیوسته با جریان بالا اصلا مناسب نیست. استفاده موفق از آن مستلزم درک عمیق از محدودیت‌های حرارتی، طراحی دقیق برای جلوگیری از گرمایش بیش‌ازحد و احتمالاً استفاده از هیت‌سینگ پسیو حتی روی TO-92 می‌باشد. برای بسیاری از کاربردهای عمومی با جریان بالا، ترانزیستورهای در پکیج‌های بزرگ‌تر (مانند TO-126 یا TO-220) انتخاب منطقی‌تری هستند.
