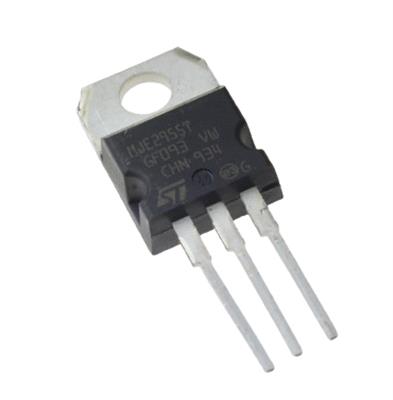

MJE2955T

نام کارخانه‌ای:
MJE2955T
پکیج:
TO-220AB
بسته‌بندی:
Tube - 50 عدد
دیتاشیت:
روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه

مشخصات MJE2955T

MJE2955T از خانواده ترانزیستور دو قطبی می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند STMicroelectronics
  • پکیج TO-220AB
  • تعداد کانال 1 کانال
  • منفی یا مثبت PNP قطب
  • اتلاف قدرت 75 وات
  • ولتاژ کلکتور-امیتر -60 ولت
  • جریان کلکتور -10 آمپر
  • فرکانس 2 مگا هرتز
  • نوع نصب روی برد Through Hole
  • حداقل دمای عملیاتی -55 درجه سانتیگراد
  • حداکثر دمای عملیاتی 150 درجه سانتیگراد

MJE2955T
یک ترانزیستور دو قطبی (BJT) از نوع PNP است که توسط STMicroelectronics تولید می‌شود. این قطعه در پکیج TO-220AB ارائه می‌گردد و یک ترانزیستور توان (Power) با جریان بالا محسوب می‌شود. این ترانزیستور نسخه‌ی پلاستیکی (TO-220) و به‌روزرسانی‌شده از ترانزیستور کلاسیک فلزی MJ2955 (در پکیج TO-3) است و جفت مکمل (Complementary Pair) ترانزیستور MJE3055T (NPN) می‌باشد.

🧩 مشخصات کلی:

  • نوع: ترانزیستور دو قطبی (BJT)

  • قطبیت: PNP

  • ولتاژ کلکتور-امیتر (Vceo): -60V

  • جریان کلکتور پیوسته (Ic): -10A

  • اتلاف توان (Pd): 75W

  • نوع بسته‌بندی: TO-220AB (Through-Hole، پکیج پلاستیکی استاندارد توان‌افزا)

  • تعداد کانال: 1

⚙️ مشخصات فنی کلیدی:

  • حداکثر ولتاژ کلکتور-امیتر (Vceo): -60V

  • حداکثر جریان کلکتور (Ic): -10A

  • حداکثر توان قابل تحمل (Pd): 75W

  • فرکانس قطع (fT): 2MHz

  • دامنه دمای عملیاتی پیوند: -55°C تا +150°C

💡 کاربردهای اصلی:

  • ترانزیستور سری (Pass Transistor) در رگولاتورهای خطی ولتاژ منفی با جریان خروجی بالا (تا 10 آمپر).

  • مرحله خروجی نهایی (Final Output Stage) در تقویت‌کننده‌های صوتی پرقدرت (High-Power Audio Amplifiers) کلاس AB، به‌عنوان جفت مکمل MJE3055T.

  • کنترل‌کننده‌های موتور و درایورهای صنعتی برای موتورهای DC با اندازه متوسط.

  • سوییچینگ کم‌سرعت بارهای القایی.

✅ مزایا:

  • پکیج مدرن TO-220: نسبت به نسخه فلزی قدیمی (TO-3)، ایزوله است (بدنه پلاستیکی) و نیاز به واشر عایق ندارد. همچنین سبک‌تر و دارای پایه‌بندی استانداردتر است.

  • جفت مکمل استاندارد: همراه با MJE3055T یک جفت مکمل محبوب و در دسترس برای طراحی مدارهای متقارن پرقدرت تشکیل می‌دهد.

  • جریان قابل توجه (10A): قابلیت کنترل بارهای با جریان بالا.

  • قابلیت اطمینال خوب و قیمت مناسب: از یک تولیدکننده معتبر به عنوان یک قطعه استاندارد صنعتی.

🎯 جمع‌بندی:
MJE2955T یک ترانزیستور PNP توان‌افزای کلاسیک و به‌روزرسانی‌شده است که مشخصات اصلی ترانزیستور معروف MJ2955 را در یک پکیج پلاستیکی مدرن و ایزوله (TO-220) ارائه می‌دهد. این قطعه به همراه جفت مکمل خود (MJE3055T) یک انتخاب متداول و مطمئن برای طراحی تقویت‌کننده‌های صوتی پرقدرت، منابع تغذیه خطی و درایورهای صنعتی کم‌سرعت است. نقطه قوت آن ترکیب جریان قابل توجه (10A)، قابلیت اطمینان و در دسترس بودن است، در حالی که محدودیت سرعت پایین (2MHz) بزرگ‌ترین ضعف آن برای کاربردهای نوین محسوب می‌شود. موفقیت در استفاده از آن مستلزم طراحی حرارتی دقیق و درک محدودیت‌های فرکانسی آن است. برای کاربردهای سوییچینگ پرسرعت، MOSFET‌های P-Channel گزینه بهینه‌تری هستند.



Features انتخاب ویژگی
Number of Channels 1 Channel ≤ = ≥
Polarity PNP Type
Collector Emitter Voltage (VCEO) -60 V ≤ = ≥
DC Collector Current -10 A ≤ = ≥
Gain Bandwidth Product (fT) 2 MHz ≤ = ≥
Power Dissipation 75 W ≤ = ≥
Mounting Style Through Hole
Minimum Operating Temperature -55 °C ≤ = ≥
Maximum Operating Temperature 150 °C ≤ = ≥
Brand STMicroelectronics
Package TO-220AB
