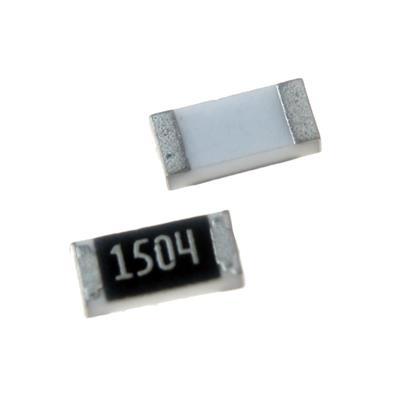

RESISTOR 1.5MOHMS 1206 1% SMD
یک مقاومت ثابت (فیلم ضخیم) از نوع SMD است. این قطعه در پکیج استاندارد و پرکاربرد 1206 ارائه می‌شود و برای کاربردهای عمومی و نیمه‌دقیق در مدارهای الکترونیکی که به مقدار مقاومت بالا (1.5 مگااهم)، دقت بهبودیافته و تحمل ولتاژ بالا نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 1.5 مگااهم (1,500,000 Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 250mW (0.25W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 1.5MΩ

• حداکثر توان قابل تحمل: 250mW

• حداکثر ولتاژ کاری: 200VDC

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): استاندارد ±100ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقسم‌های ولتاژ (Voltage Dividers) دقیق برای نظارت بر ولتاژهای بالا در منابع تغذیه صنعتی، سیستم‌های باتری و مدارهای اندازه‌گیری.

• مقاومت‌های فیدبک (Feedback Resistors) دقیق در تقویت‌کننده‌های عملیاتی، منابع تغذیه خطی و سوئیچینگ برای تنظیم بهره یا سطح ولتاژ با دقت بالا.

• مقاومت‌های Pull-up / Pull-down با امپدانس بالا و دقت بهتر برای خطوط حساس، ورودی‌های ADC و مدارهای رفرنز.

• مدارهای زمان‌بند (RC Timing Circuits) با ثابت زمانی طولانی و تکرارپذیری بالا در تایمرهای دقیق، اسیلاتورها و مدارهای تأخیر.

• مقاومت‌های نشت (Bleeder Resistors) مطمئن برای تخلیه کنترل‌شده خازن‌های ولتاژ بالا.

• کاربردهای عمومی در بردهای الکترونیکی صنعتی، پزشکی، مخابراتی و تست و اندازه‌گیری که به پایداری و دقت بیشتری نیاز دارند.

✅ مزایا:

• پکیج 1206: اندازه متداول و مناسب برای نصب و تعمیر دستی، با قابلیت اطمینان خوب و فاصله ایمن بین پایه‌ها.

• دقت بالا (1%): دقت بسیار بهتر نسبت به نوع 5%، امکان طراحی مدارهای دقیق و قابل تکرار را فراهم می‌کند.

• ولتاژ کاری بالا (200V): ایمنی و قابلیت اطمینان برتر برای کار در مدارهای با پتانسیل الکتریکی بالا.

• توان 250mW: ظرفیت توانی کافی برای مدیریت بهتر اتلاف حرارت.

• TCR بهبودیافته (±100ppm/°C): پایداری دمایی خوب برای اکثر کاربردهای صنعتی.

• دامنه دمایی وسیع: عملکرد مطمئن در محیط‌های چالش‌برانگیز.

🎯 جمع‌بندی:
این مقاومت 1.5 مگااهم در پکیج 1206 با دقت 1%، یک قطعه قابل اطمینان و دقیق برای کاربردهای ولتاژ بالا و صنعتی است که به مقادیر مقاومت بالا و تکرارپذیری بهتر نیاز دارند. ترکیب دقت 1%، ولتاژ کاری بالا (200V)، توان مناسب (250mW) و پکیج بزرگ‌تر (1206) آن را نسبت به نسخه‌های پکیج کوچک یا دقت پایین، گزینه‌ای به مراتب مطمئن‌تر و حرفه‌ای‌تر برای استفاده در مقسم‌های ولتاژ دقیق، مدارهای فیدبک و زمان‌بندهای با ثبات می‌سازد. اگرچه همچنان ملاحظات مربوط به نشت، پارازیت و نویز باید رعایت شود، اما انتخاب این مشخصات به‌طور قابل توجهی چالش‌های طراحی در کاربردهای حساس را کاهش می‌دهد.
