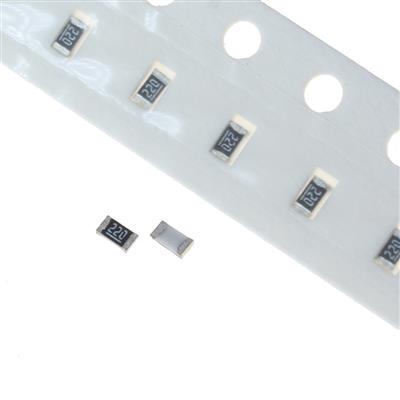

RESISTOR 22OHMS 0603 1% SMD
یک مقاومت ثابت (فیلم ضخیم) از نوع SMD است. این قطعه در پکیج کوچک و رایج 0603 ارائه می‌شود و برای کاربردهای عمومی و نیمه‌دقیق در مدارهای الکترونیکی که به مقدار مقاومت کم (22 اهم)، دقت بالا و اندازه فشرده نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 22 اهم (Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 100mW (0.1W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 22Ω

• حداکثر توان قابل تحمل: 100mW

• حداکثر ولتاژ کاری: 75VDC

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): استاندارد ±200ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های محدودکننده جریان (Current Limiting) دقیق برای LEDها، نشانگرها و راه‌اندازهای حساس.

• مقاومت‌های حس‌گر جریان (Current Sense) نیمه‌دقیق در مسیرهای تغذیه مدارهای کم‌توان و پرتابل.

• ترمیناتور خطوط انتقال (Line Termination) با دقت بالا در مدارهای دیجیتال پرسرعت در فضای فشرده.

• مقاومت‌های Pull-up / Pull-down دقیق در رابط‌های ارتباطی و مدارهای مرجع در طراحی‌های مینیاتوری.

• مقاومت‌های میراکننده (Snubber) و تطبیق امپدانس در مدارهای سوئیچینگ فرکانس بالا.

• کاربردهای عمومی در بردهای الکترونیکی فوق‌فشرده مانند تلفن‌های همراه، گجت‌های پوشیدنی، دوربین‌های دیجیتال و ماژول‌های ارتباطی پیشرفته.

✅ مزایا:

• پکیج 0603: اندازه بسیار کوچک و ایده‌آل برای طراحی‌های با حداکثر چگالی و مینیاتوری.

• دقت بالا (1%): امکان طراحی مدارهای دقیق‌تر و با تکرارپذیری بهتر را در فضای محدود فراهم می‌کند.

• مقدار مقاومت پرکاربرد: مناسب برای طیف وسیعی از کاربردهای محدودکننده جریان و حس جریان.

• ولتاژ کاری 75V: ایمنی کافی برای اکثر مدارهای منطقی و ولتاژهای تغذیه متداول.

• TCR متوسط (±200ppm/°C): پایداری دمایی قابل قبول برای بسیاری از کاربردهای غیرحساس حرارتی.

🎯 جمع‌بندی:
این مقاومت 22 اهم در پکیج 0603 با دقت 1%، یک قطعه دقیق و فشرده برای طراحی‌های الکترونیکی مدرن است. این قطعه تعادل خوبی بین دقت، اندازه و هزینه برقرار کرده و برای محدود کردن جریان دقیق، حس جریان نیمه‌دقیق و ترمیناسیون در فضای فوق‌فشرده ایده‌آل است. با این حال، طراح باید همواره محدودیت توان پایین (100mW) و جریان حداکثر حدود 67mA آن را در نظر داشته باشد. برای کاربردهای با جریان بالاتر، دقت حرارتی فوق‌العاده یا فرکانس‌های خیلی بالا، گزینه مناسبی نیست، اما برای اکثر پروژه‌های فشرده و حساس به دقت، انتخابی بهینه و کارآمد است.
