IRF9640PBF

IRF9640PBF

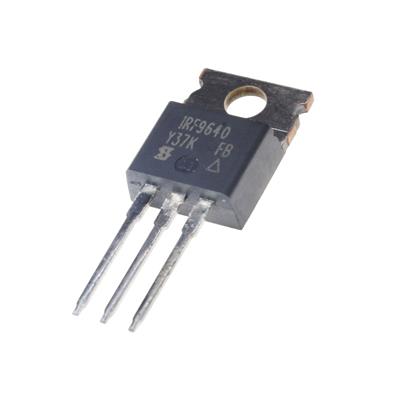

یک ترانزیستور قدرت MOSFET کانال P با ولتاژ کاری بالا و توانایی جریانی قابل توجه است که توسط Vishay تولید می‌شود. این قطعه در پکیج صنعتی استاندارد TO-220AB ارائه شده و به عنوان یک سوئیچ P-Channel پرکاربرد برای کنترل بار در سمت High-Side مدارهای ولتاژ بالا طراحی شده است.

🧩 مشخصات کلی:

• نوع: ترانزیستور قدرت MOSFET

• کانال: P-Channel (کانال P)

• ولتاژ درین-سورس (Vds): -200V

• جریان درین پیوسته (Id): -11A (در 25°C)

• مقاومت روشن (Rds(on)): 500mΩ (معمولاً)

• نوع بسته‌بندی: TO-220AB (Through-Hole)

⚙️ مشخصات فنی کلیدی:

• حداکثر ولتاژ درین-سورس (Vds): -200V

• جریان درین پیوسته (Id): -11A (در دمای کیس 25°C)

• مقاومت درین-سورس روشن (Rds(on)): 500mΩ

• توان قابل تحمل (Pd): 150W (با هیت‌سینک ایده‌آل در 25°C)

💡 کاربردهای اصلی:

• سوئیچینگ High-Side در منابع تغذیه سوئیچینگ (SMPS) و مبدل‌های DC-DC با ولتاژ باس بالا.

• کنترل بار در مدارهای اینورتر نیم‌پل (Half-Bridge) و تمام‌پل (Full-Bridge) به عنوان سوئیچ بالایی.

• کنترل پیش‌رانه (Pre-drive) برای درایورهای موتور و سیستم‌های کنترل حرکت.

• مدارهای محافظت و ایزولاسیون در سیستم‌های UPS و منابع تغذیه صنعتی.

• کلید قطع/وصل اصلی (Main Power Switch) در دستگاه‌هایی با منبع تغذیه داخلی قوی.

• سوئیچینگ بارهای سلفی مانند رله‌ها، سلونوئیدها یا موتورهای DC از سمت منبع تغذیه مثبت.

✅ مزایا:

• ولتاژ کاری مناسب برای کاربردهای صنعتی (200V): حاشیه امنیتی خوبی برای مدارهای تغذیه شده از خط برق 110V/220V AC (پس از یکسوسازی) فراهم می‌کند.

• جریان کاری بالا (11A): امکان کنترل بارهای با توان قابل توجه را به‌طور مستقیم فراهم می‌کند.

• پکیج TO-220AB: مدیریت حرارتی مؤثر با اتصال به هیت‌سینک را ممکن می‌سازد.

• سوئیچینگ High-Side ساده‌تر: نسبت به استفاده از یک N-Channel در سمت High-Side (که نیاز به درایور بوت‌استرپ پیچیده دارد)، درایو این قطعه به دلیل پلاریته P-Channel ساده‌تر است.

• دیود بدنۀ داخلی: محافظت در برابر ولتاژهای معکوس القایی را ارائه می‌دهد.

🎯 جمع‌بندی:

IRF9640PBF یک P-MOSFET قدرت کلاسیک و قوی است که به عنوان یک راه‌حل استاندارد و مطمئن برای سوئیچینگ High-Side در مدارهای ولتاژ و جریان متوسط/بالا شناخته می‌شود. قدرت اصلی آن در سادگی نسبی درایو در پیکربندی High-Side و پشتیبانی از بارهای سنگین است. با این حال، مقاومت روشن و بار گیت بالای آن چالش‌های طراحی مهمی را در زمینه راندمان و مدیریت حرارتی ایجاد می‌کند. این قطعه برای کاربردهای صنعتی با فرکانس کاری متوسط که قابلیت اطمینان و در دسترس بودن کلیدی است، گزینه مناسبی محسوب می‌شود. برای طراحی‌های جدید و بهینه‌شده با راندمان بالا، ارزیابی P-MOSFET‌های نسل جدید با Rds(on) و Qg پایین‌تر بسیار توصیه می‌شود.
