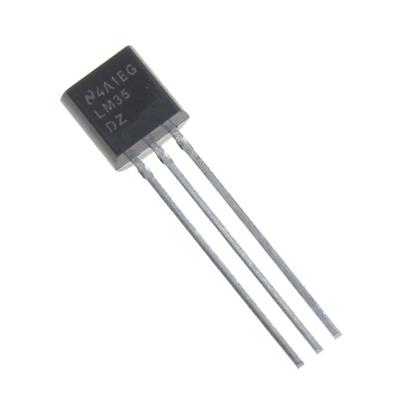

LM35DZ

LM35DZ

یک سنسور دمای آنالوگ (Analog Temperature Sensor) ساخت شرکت National Semiconductor است که برای اندازه‌گیری دقیق دمای محیط با خروجی ولتاژ خطی طراحی شده است. این سنسور دارای مدار داخلی کالیبره‌شده بوده و خروجی آن مستقیماً متناسب با دمای اندازه‌گیری‌شده تغییر می‌کند.

LM35DZ برخلاف سنسورهای دیجیتال، بدون نیاز به پروتکل ارتباطی یا پردازش داخلی، یک ولتاژ آنالوگ تولید می‌کند که برای خواندن توسط ADC میکروکنترلرها، مدارهای کنترل آنالوگ و سیستم‌های اندازه‌گیری مناسب است.

💡 کاربردهای اصلی:

• سیستم‌های کنترل دما

• ترموستات‌های الکترونیکی

• تجهیزات آزمایشگاهی

• کنترل فن و خنک‌کننده‌ها

• منابع تغذیه

• سیستم‌های Embedded

• پروژه‌های Arduino و میکروکنترلری

• تجهیزات صنعتی

• مانیتورینگ دمای محیط

• مدارهای اندازه‌گیری آنالوگ

✅ مزایا:

خروجی ولتاژ خطی

خروجی سنسور به صورت مستقیم با دما متناسب است و پردازش آن بسیار ساده است.

عدم نیاز به کالیبراسیون خارجی

LM35DZ به صورت کارخانه‌ای کالیبره شده و نیاز به تنظیمات پیچیده ندارد.

دقت مناسب

دقت حدود ±0.5°C عملکرد قابل قبول برای بسیاری از کاربردهای اندازه‌گیری دما فراهم می‌کند.

مصرف توان پایین

به دلیل جریان مصرفی کم، برای سیستم‌های الکترونیکی کم‌مصرف مناسب است.

رنج وسیع ولتاژ تغذیه

قابلیت کار با ولتاژهای 5 تا 24 ولت باعث انعطاف بالا در طراحی مدار می‌شود.

اتصال ساده به ADC

خروجی آنالوگ مستقیم امکان اتصال آسان به ورودی‌های آنالوگ میکروکنترلرها را فراهم می‌کند.

پکیج استاندارد TO-92

ابعاد کوچک و نصب آسان در انواع بردهای الکترونیکی.

🎯 جمع‌بندی:

LM35DZ یک سنسور دمای آنالوگ دقیق ساخت شرکت National Semiconductor است که دارای خروجی ولتاژ خطی، دقت ±0.5°C، اندازه‌گیری Local، محدوده تغذیه 4 تا 30 ولت، محدوده دمای کاری 0 تا 100°C و پکیج TO-92 می‌باشد.

این سنسور به دلیل سادگی استفاده، دقت مناسب، خروجی قابل اتصال مستقیم به ADC و عدم نیاز به مدار جانبی پیچیده در سیستم‌های کنترل دما، تجهیزات اندازه‌گیری، پروژه‌های میکروکنترلری، تجهیزات صنعتی و مدارهای مانیتورینگ حرارتی کاربرد گسترده‌ای دارد.
