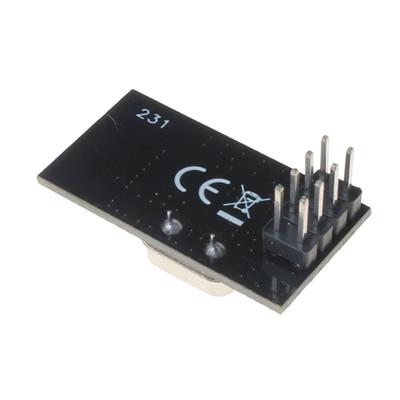

NRF24L01P V1.0

نام کارخانه‌ای:
NRF24L01P V1.0
کشور سازنده:
چین
پکیج:
Module
بسته‌بندی:
Bulk - 1 عدد
عنوان گروه:
اسناد:

روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه


NRF24L01+ (نسخه V1.0) یک ماژول收发 کننده (Transceiver) بی‌سیم کم‌مصرف و ارزان قیمت است که برای ارتباط دوطرفه در باند 2.4GHz ISM (باند آزاد) طراحی شده. این ماژول توسط شرکت نوردیک نیمه‌هادی (Nordic Semiconductor) تولید می‌شود و محبوبیت زیادی در پروژه‌های DIY، رباتیک و IoT دارد.


1. شرح کلی:

  • نوع: ماژول RF بی‌سیم (Transceiver دوطرفه).

  • پروتکل: 2.4GHz ISM Band با پشتیبانی از SPI برای ارتباط با میکروکنترلر.

  • نسخه: V1.0 یک نسخه رایج و پایدار از این ماژول است.

  • بسته‌بندی: معمولاً با آنتن PCB داخلی یا آنتن خارجی (با نسخه +PA+LNA برای برد بیشتر).


2. مشخصات فنی کلیدی:

  • فرکانس کاری: 2.4GHz (کانال‌های قابل تنظیم از 2.4GHz تا 2.525GHz).

  • نرخ داده (Data Rate):

    • 2Mbps (پیش‌فرض)، 1Mbps (برای برد بیشتر) یا 250kbps (برای حساسیت更高).

  • برد مؤثر:

    • بدون تقویت کننده (آنتن PCB): تا 100 متر در فضای باز.

    • با نسخه +PA+LNA و آنتن خارجی: تا 1000 متر.

  • مصرف توان:

    • حالت ارسال (TX): حدود 12mA در 0dBm.

    • حالت دریافت (RX): حدود 13.5mA.

    • حالت Sleep: تنها 900nA (کم‌مصرف فوق العاده).

  • ولتاژ کاری: 1.9V تا 3.6V (معمولاً با 3.3V کار می‌کند).

  • پروتکل ارتباطی: SPI (برای تنظیم و تبادل داده).

  • پشتیبانی از کانال‌ها: 126 کانال مستقل.

  • توپولوژی شبکه: پشتیبانی از شبکه‌های ستاره‌ای (Star) و چندگانه (Multi-Caster).


3. کاربردهای اصلی و رایج:

  • پروژه‌های Arduino و Raspberry Pi: کنترل بی‌سیم ربات، سنسورها.

  • سیستم‌های IoT: انتقال داده‌های سنسور به صورت بی‌سیم.

  • کنترل از راه دور: کیبورد، ماوس یا ریموت سفارشی.

  • شبکه‌های سنسور بی‌سیم (مانند نظارت بر دما، رطوبت).

  • اسباب‌بازی‌های کنترلی (ماشین، کوادکوپتر).


4. مزایا:

  • قیمت بسیار پایین (معمولاً کمتر از ۲ دلار).

  • مصرف توان بسیار کم (مناسب برای باتری).

  • پیکربندی انعطاف‌پذیر (کانال، آدرس، نرخ داده).

  • پشتیبانی از 6 لوله داده (Pipe) برای ارتباط چندگانه.

  • نصب آسان با کتابخانه‌های آماده (مثلاً برای Arduino).


5. معایب یا محدودیت‌ها:

  • حساسیت به نویز: در محیط‌های شلوغ RF (مثل وای‌فای) ممکن است تداخل ایجاد شود.

  • نیاز به تنظیم دقیق: پارامترهای ماژول باید به درستی پیکربندی شوند.

  • برد محدود بدون تقویت کننده (نسخه معمولی).

  • عدم پشتیبانی از رمزنگاری سخت‌افزاری (امنیت داده باید در لایه نرم‌افزار پیاده‌سازی شود).


نکات مهم برای استفاده:

  • ولتاژ منطقی: ماژول با 3.3V کار می‌کند! اگر از میکروکنترلر 5V استفاده می‌کنید، باید از مبدل سطح منطقی (Logic Level Converter) استفاده کنید.

  • آنتن: نسخه‌های با آنتن خارجی برد بهتری دارند.

  • کتابخانه‌ها: کتابخانه‌های محبوب مانند RF24 برای Arduino و Raspberry Pi موجود است.


مشخصات NRF24L01P V1.0

NRF24L01P V1.0 از خانواده ماژول RF می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Non-Brand
  • پکیج Module
  • حداقل ولتاژ کاری 1.9 ولت
  • حداقل دمای عملیاتی -40 درجه سانتیگراد
  • حداکثر دمای عملیاتی +85 درجه سانتیگراد
  • حداقل فرکانس 2.4 گیگا هرتز
  • حداکثر فرکانس 2.483 گیگا هرتز
  • نوع Transceiver Module
  • انواع رابطها SPI
  • توان خروجی 4 دسی بل میلی وات


Features انتخاب ویژگی
Minimum Frequency 2.4 GHz =
Maximum Frequency 2.483 GHz =
Output Power 4 dBm =
(Min) Operating Supply Voltage 1.9 V =
Interface Type SPI
Type Transceiver Module
Minimum Operating Temperature -40 °C =
Maximum Operating Temperature +85 °C =
Brand Non-Brand
Package Module
