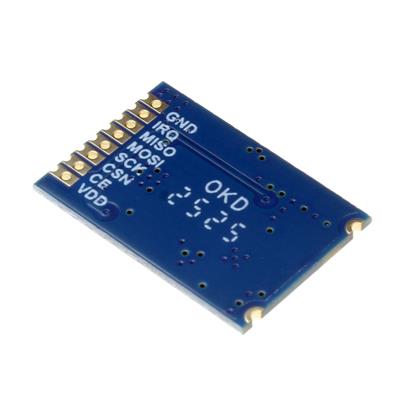

NRF24L01+PA+LNA RF SMD & DIP

نام کارخانه‌ای:

AS01-SPIPX V4.0

کشور سازنده:
چین
پکیج:
Module
بسته‌بندی:
Tape & Reel - 100 عدد
عنوان گروه:

روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه


NRF24L01+PA+LNA RF SMD & DIP

یک ماژول ارتباط بی‌سیم فرکانس رادیویی (RF) بسیار پرکاربرد است که حول تراشه nRF24L01+ ساخته شده و با افزودن تقویت‌کننده توان (PA) و تقویت‌کننده کم‌نویز (LNA)، بُرد و حساسیت ارتباطی را به طور چشمگیری افزایش داده است.


🧩 مشخصات کلی:

  • نوع: ترانسیور (فرستنده-گیرنده) بی‌سیم دوطرفه

  • باند فرکانسی: 2.4 GHz ISM Band (همانند وای‌فای و بلوتوث، اما کانال‌های متفاوت)

  • مدولاسیون: GFSK (Gaussian Frequency Shift Keying)

  • رابط کنترل: SPI (Serial Peripheral Interface)

  • توان خروجی: قابل تنظیم (از 0dBm تا حداکثر +20dBm با وجود PA)

  • برد عملیاتی: تا 1000 متر در فضای باز (بسته به شرایط محیط)


⚙️ مشخصات فنی کلیدی:

  • ولتاژ کاری: 1.8V

  • حساسیت گیرنده: تا -120dBm (با وجود LNA، برای دریافت سیگنال‌های بسیار ضعیف)

  • کانال‌های ارتباطی: 125 کانال مستقل (از 2.400GHz تا 2.525GHz)

  • پشتیبانی از شبکه: حداکثر 6 لینک (Pipe) به طور همزمان برای ایجاد شبکه‌های Star یا Mesh ساده


🔌 پین‌های کلیدی (نسخه DIP):

  1. VCC: تغذیه 1.8V.

  2. GND: زمین.

  3. CE (Chip Enable): فعال‌سازی تراشه برای ارسال یا دریافت.

  4. CSN (Chip Select Not): انتخاب تراشه برای ارتباط SPI.

  5. SCK (Serial Clock): کلاک SPI.

  6. MOSI (Master Out Slave In): داده از میکروکنترلر به ماژول.

  7. MISO (Master In Slave Out): داده از ماژول به میکروکنترلر.

  8. IRQ (Interrupt Request): وقفه برای اطلاع از دریافت داده یا ارسال موفق.


💡 کاربردهای اصلی:

  • سیستم‌های تله متری (Telemetry): انتقال داده از سنسورها در فواصل نسبتاً طولانی.

  • کنترل از راه دور: کنترل ربات‌ها، پهپادها (Drone) و وسایل نقلیه (RC).

  • خانه هوشمند (Smart Home): کنترل لامپ، سیستم امنیتی و سنسورها.

  • ایجاد شبکه‌های سنسور بی‌سیم (WSN).

  • جایگزین ارتباط سیمی بین دستگاه‌ها در محیط‌های صنعتی.


✅ مزایا:

  • برد بسیار طولانی نسبت به نسخه معمولی nRF24L01+ (بدون PA/LNA).

  • حساسیت گیرنده عالی برای دریافت سیگنال‌های ضعیف.

  • قیمت بسیار مقرون به صرفه نسبت به سایر تکنولوژی‌های با برد مشابه.

  • مصرف توان نسبتاً پایین در حالت‌های Standby.

  • انعطاف‌پذیری بالا در پیکربندی (کانال، آدرس، سرعت داده).

  • پشتیبانی از کتابخانه‌های گسترده (مانند RF24 برای آردوینو).


🎯 جمع‌بندی نهایی:

ماژول nRF24L01+PA+LNA یک ارتباط بی‌سیم پرتوان با برد طولانی و قیمت فوق‌العاده پایین است. این ماژول برای پروژه‌هایی که نیاز به برد beyond بلوتوث دارند اما بودجه برای ماژول‌های گران‌قیمت مانند LoRa یا Cellular را ندارند، انتخاب ایده‌آلی محسوب می‌شود.


مشخصات NRF24L01+PA+LNA RF SMD & DIP

NRF24L01+PA+LNA RF SMD & DIP از خانواده ماژول RF می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Non-Brand
  • پکیج Module
  • حداقل دمای عملیاتی -40 درجه سانتیگراد
  • حداکثر دمای عملیاتی +85 درجه سانتیگراد
  • حداقل ولتاژ کاری 1.8 ولت
  • حداقل فرکانس 2.4 گیگا هرتز
  • حداکثر فرکانس 2.483 گیگا هرتز
  • توان خروجی 100 میلی وات
  • نوع Wireless Module


Features انتخاب ویژگی
Minimum Frequency 2.4 GHz =
Maximum Frequency 2.483 GHz =
Output Power 100 mW =
(Min) Operating Supply Voltage 1.8 V =
Type Wireless Module
Minimum Operating Temperature -40 °C =
Maximum Operating Temperature +85 °C =
Brand Non-Brand
Package Module
