MMBTA92LT1

نام کارخانه‌ای:
MMBTA92LT1
مارکینگ:
2D
پکیج:
SOT-23 (SC-59)
بسته‌بندی:

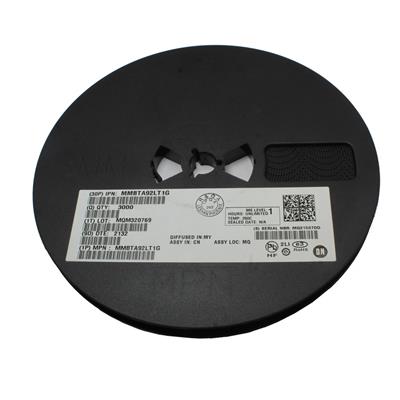

Tape & Reel - 3,000 عدد
حداقل:
2 عدد
دیتاشیت:
روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه

مشخصات MMBTA92LT1

MMBTA92LT1 از خانواده ترانزیستور دو قطبی می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند ON Semiconductor
  • پکیج SOT-23 (SC-59)
  • تعداد کانال 1 کانال
  • منفی یا مثبت PNP قطب
  • اتلاف قدرت 225 میلی وات
  • ولتاژ کلکتور-امیتر -300 ولت
  • جریان کلکتور -500 میلی آمپر
  • فرکانس 50 مگا هرتز
  • نوع نصب روی برد SMD/SMT
  • حداقل دمای عملیاتی -55 درجه سانتیگراد
  • حداکثر دمای عملیاتی 150 درجه سانتیگراد

MMBTA92LT1
یک ترانزیستور دو قطبی (BJT) از نوع PNP است که توسط ON Semiconductor تولید می‌شود. این قطعه در پکیج SMD/SMT بسیار کوچک SOT-23 (SC-59) ارائه می‌شود و یک ترانزیستور سیگنال ولتاژ بسیار بالا محسوب می‌شود. این قطعه نمونه‌ی سطح‌نصب (SMD) ترانزیستور معروف MPSA92 یا 2SA92 است.

🧩 مشخصات کلی:

  • نوع: ترانزیستور دو قطبی (BJT)

  • قطبیت: PNP

  • ولتاژ کلکتور-امیتر (Vceo): -300V

  • جریان کلکتور پیوسته (Ic): -500mA

  • اتلاف توان (Pd): 225mW

  • نوع بسته‌بندی: SOT-23 (SC-59) (Surface-Mount)

  • تعداد کانال: 1

⚙️ مشخصات فنی کلیدی:

  • حداکثر ولتاژ کلکتور-امیتر (Vceo): -300V

  • حداکثر جریان کلکتور (Ic): -500mA

  • حداکثر توان قابل تحمل (Pd): 225mW

  • فرکانس قطع (fT): 50MHz

  • دامنه دمای عملیاتی پیوند: -55°C تا +150°C

💡 کاربردهای اصلی:

  • درایور ولتاژ بالا برای لامپ‌های کاتد سرد (CCFL)، پیزوالکتریک‌های ولتاژ بالا یا دیگر بارهای تخصصی.

  • مرحله خروجی عمودی (Vertical Deflection) و مدارهای Flyback در مانیتورها و تلویزیون‌های CRT قدیمی.

  • تقویت سیگنال آنالوگ در مدارهای پیش‌تقویت کننده (پری‌آمپ) ولتاژ بالا.

  • مدارهای ضرب‌کننده ولتاژ (Voltage Multiplier) و جنراتورهای ولتاژ بالا.

  • جایگزین سطح‌نصب برای ترانزیستورهای PNP ولتاژ بسیار بالا مانند MPSA92.

✅ مزایا:

  • ولتاژ تحمل فوق‌العاده بالا (300V) در پکیج کوچک SOT-23: این ترکیب بی‌نظیر، امکان طراحی مدارهای ولتاژ خطرناک بالا را در فضایی فوق‌العاده فشرده فراهم می‌کند.

  • پکیج استاندارد و کوچک: اندازه مینیاتوری برای طراحی‌های مدرن و پرتراکم.

  • جریان کلکتور مناسب (500mA): برای درایو مستقیم بسیاری از بارهای ولتاژ بالا کافی است.

  • جفت مکمل ولتاژ بالا: دارای جفت مکمل MMBTA42LT1 (NPN با ولتاژ 300V) برای طراحی مدارهای متقارن ولتاژ بسیار بالا.

🎯 جمع‌بندی:
MMBTA92LT1 یک ترانزیستور PNP سطح‌نصب (SMD) فوق‌تخصصی با قابلیت تحمل ولتاژ بسیار بسیار بالا (300V) است. این قطعه نشان‌دهنده اوج مینیاتوری‌سازی در عرصه قطعات ولتاژ بالا است. این یک قطعه برای آزمایش‌های معمولی یا پروژه‌های مبتدی به هیچ‌وجه نیست. کاربرد اصلی آن در طراحی‌های صنعتی خاص، سیستم‌های ولتاژ بالا و جایگزینی قطعات قدیمی در فضای محدود می‌باشد. استفاده ایمن و موفق از آن کاملاً وابسته به تخصص، رعایت شدید اصول ایمنی، و طراحی حرفه‌ای PCB با فاصله‌های عایقی مناسب است.



Features انتخاب ویژگی
Number of Channels 1 Channel ≤ = ≥
Polarity PNP Type
Collector Emitter Voltage (VCEO) -300 V ≤ = ≥
DC Collector Current -500 mA ≤ = ≥
Gain Bandwidth Product (fT) 50 MHz ≤ = ≥
Power Dissipation 225 mW ≤ = ≥
Mounting Style SMD/SMT
Minimum Operating Temperature -55 °C ≤ = ≥
Maximum Operating Temperature 150 °C ≤ = ≥
Brand ON Semiconductor
Package SOT-23 (SC-59)
